在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。
1.產品描述：
智能單法蘭差壓變送器是一款外部供電、具有遠傳通訊功能的高精度智能變送器。應用領域是針對野外，露天場所等惡劣環境，如輸油，輸汽，供暖等輸送能源管道等地方進行壓力監測，實現信號有線遠傳，同時又加配HART協議，可以配合手操器使用，能夠完美和國際儀表通用。配合無線通訊接收模塊使用，上位機可直接使用組態實時監測采集數據，現場又帶有高清LCD液晶顯示，可以有效使工作人員直觀觀察到液位高度，并且可以根據被測介質密度的不同，隨時更改測量范圍和標定系數。
2.應用領域：
?液位測量與控制樓宇自控、恒壓供水
?石化、環保、石油
?液壓及氣動控制系統
?制藥，食品行業
?自動控制和檢測系統
?實驗或測試設備液壓領域
?MVR蒸發器，多效蒸發器設備
3.產品特點：
?采用先進的隔離技術，具有超強的抗干擾性能
?采用高精度硅技術，獨特的雙過載保護膜片設計，單向過壓可高達60MPa
?高精度，精度優于0.1% 精度高達0.05%
?高穩定性和高可靠性
?完善的自診斷及遠程通訊功能
?可選擇HART協議或RS485通訊協議
?防護等級高，具有防塵，防水，可以很好的在露天場所使用

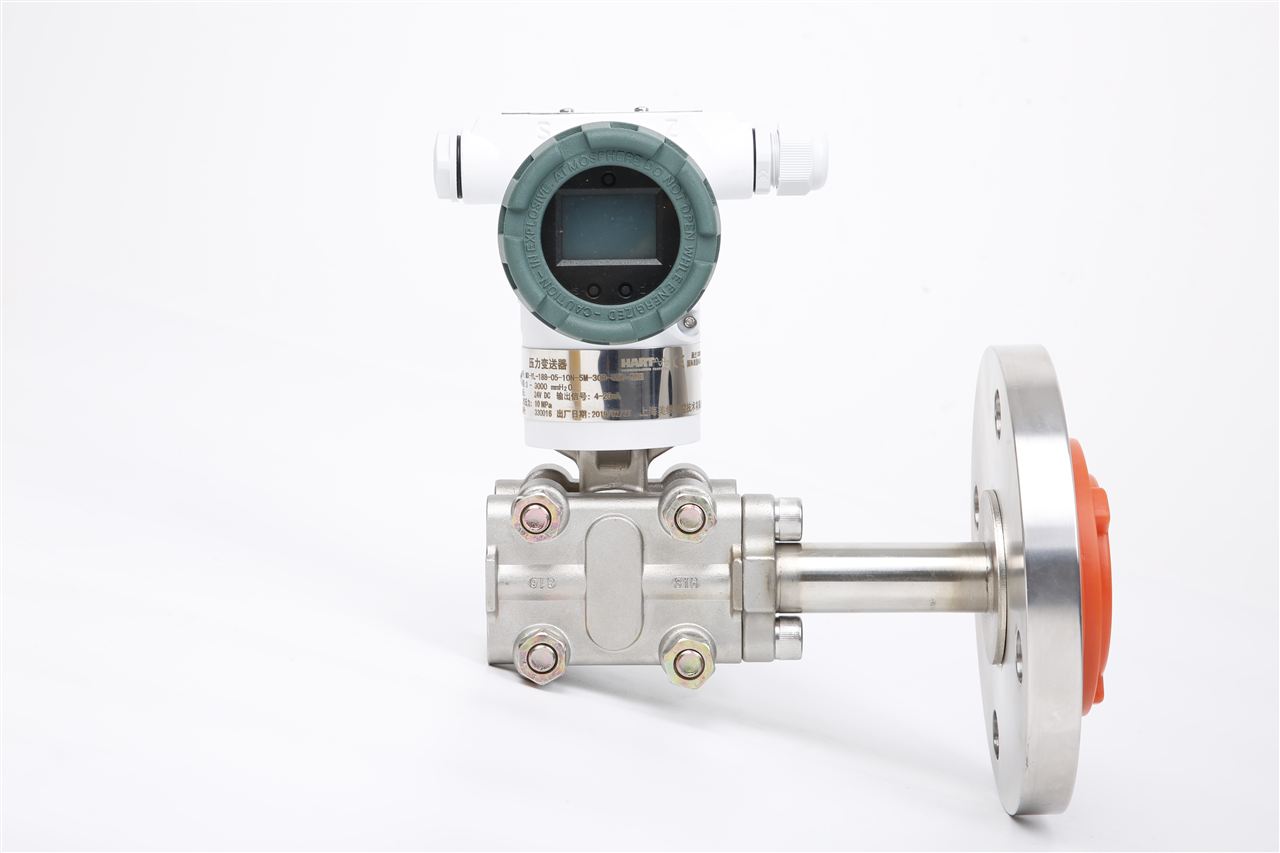

4.智能型單法蘭差壓變送器產品外形圖：
圖1 法蘭式液位變送器安裝實例
圖2（DN50法蘭 國標）
常規法蘭尺寸表
|
法蘭尺寸 |
螺孔 |
||||||
|
尺寸 |
外徑D |
厚度A |
B |
C |
孔數n |
孔徑d |
分布直徑D1 |
|
DN25 |
φ115 |
16 |
49.5 |
62 |
4 |
φ14 |
φ85 |
|
DN50 |
φ165 |
20 |
65 |
95 |
8 |
φ18 |
φ125 |
|
DN80 |
φ200 |
20 |
89 |
127 |
8 |
φ18 |
φ160 |

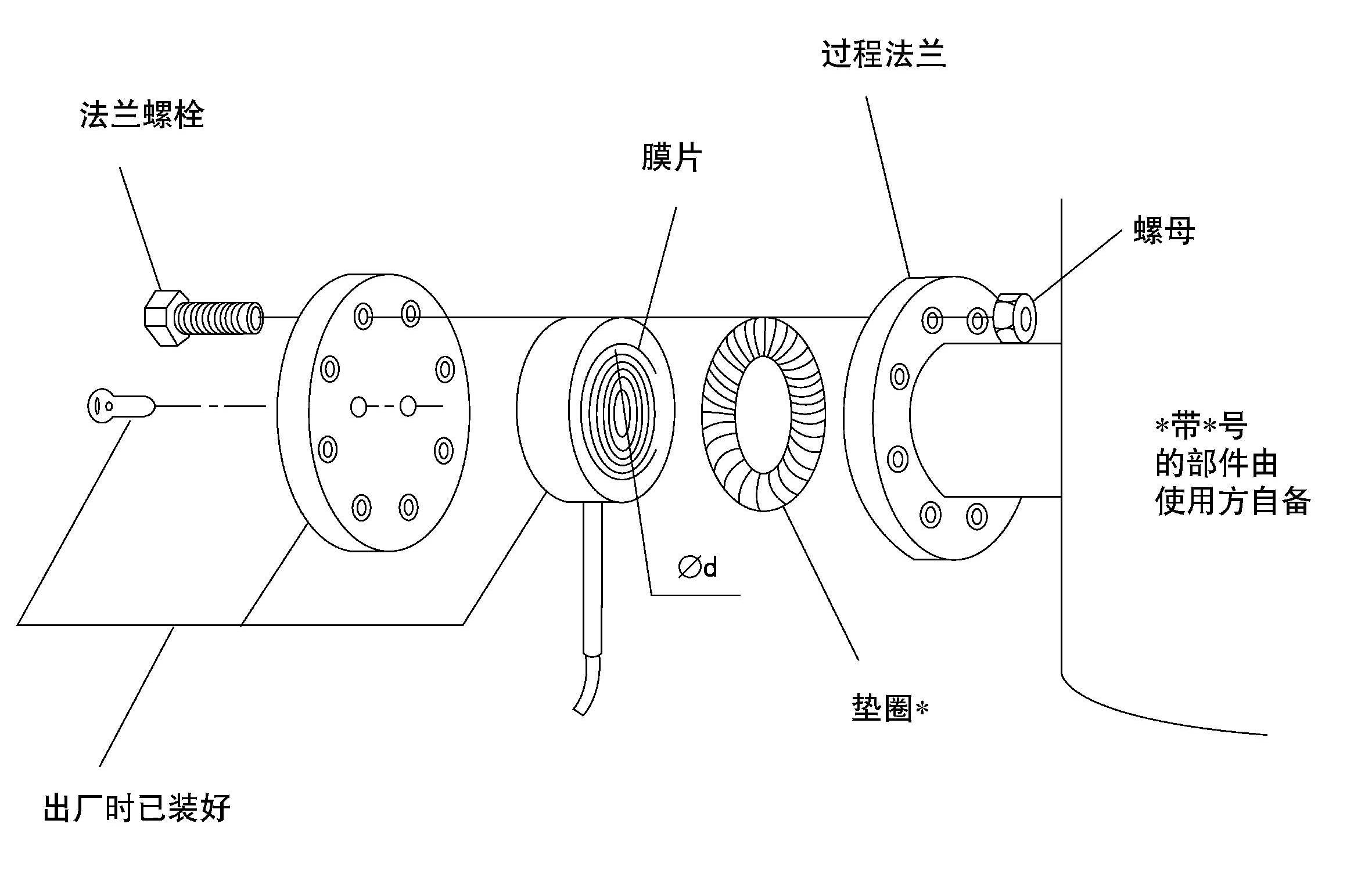

遠傳法蘭隔膜密封部位的安裝
儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
