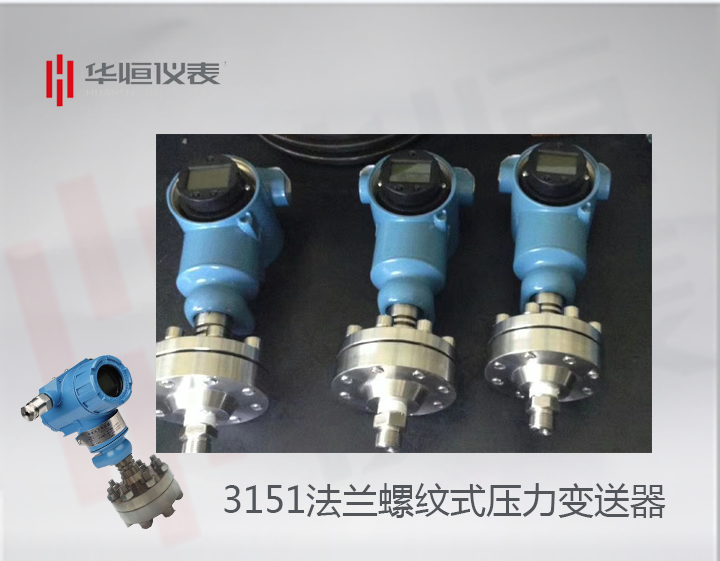

| 3151法蘭螺紋式壓力變送器_直裝式螺紋壓力變送器_硅原理法蘭壓力變送器 | ||||||||||
| 信息來源： 壓力變送器廠家 | [ ] 點擊量： 14200 | ||||||||||
|
||||||||||
| 使用對象: | 液體、氣體或蒸汽 |
| 測量范圍: | 見選型規格表 |
| 輸出信號: | 4 ~ 20mA dc.輸出,疊加HART協議數字信號(兩線制) |
| 電源: | 外部供電24V dc. ,電源范圍12V ~ 45V |
| 負載特性 |  |
| 危險場所安裝: | 隔爆型ExdIIBT5Gb ; 本安型ExiallCT4/T5/T6Ga; |
| 遷移特性: |
在最小量程(量程壓縮比為40: 1 )時,最大正遷移零點是39/40倍的量程上限值， 最大負遷移零點可以是量程下限值,絕對壓力變送器無負遷移。( 不管輸出形式如何,正負遷移后,其量程上、下限均不得超過量程的極限) |
| 溫度范圍: | 電子線路板工作在-40~ 85°C ; 敏感元件工作在-40~ 104°C ; 儲存溫度工作在-40~ 85°C ; 帶數字顯示工作在-25~ 75°C (運行) ; -40~ 85°C (無損壞) |
| 相對濕度: | 0~ 95% |
| 超壓極限: | 最大能承受2~ 10倍的量程變送器不損壞 |
| 容積變化量: | 小于0.16cm3 |
| 阻尼: | 時間常數在0.2 ~ 32.0s之間可調。 |
| 精度: | +0.1%, +0.075% |
| 穩定性: | 最大量程范圍的+0.2%/12個月 |
| 溫度影響: | 包括零點和量程的溫度誤差為最大量程的+0.2%/20°C |
| 電源影響: | 小于輸出量程的0.005% / V。 |
| 振動影響: | 在任意軸向上,頻率為200Hz ,誤差為最大量程范圍的+0.05%/ g。 |
| 負載影響: | r只要輸入變送器的電壓高于12V ,在負載工作區內無負載影響。 |
| 安裝位置影響: | 最大可產生不大于0.10kPa的零位誤差,可通過校正消除這個誤差,對量程無影響;測量本體相對法蘭轉動無影響。 |
| 注:在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。 | |
|
3151法蘭螺紋式壓力變送器_直裝式螺紋壓力變送器_硅原理法蘭壓力變送器是工業過程控制中最為常用的一種檢測儀表,其廣泛應用于各種自控系統，如航空航天、軍工、石化、化工、油井、電力、船舶、建材、管道等眾多行業。- 、-般用在介質溫度不太高,腐蝕性不強,粘稠度不高，不容易結晶等環境下的壓力或絕對壓力的測量。
|
 |
|
特 點 |
|
用戶在選型前明確被測介質的溫度,腐蝕性,測量范圍,是否防爆,是否需要禁油處理,對于介質容易結晶或粘稠需要膜盒法蘭連接檢測。 ·注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。·選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。 ·產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。 ·關于導氣電纜長度的選取：一般比實際液位高度長1～2米。 |
