| 用差壓變送器測量液位的兩種安裝情況分析 |
| 信息來源： 差壓變送器 | 2022-11-01 點擊量： 6789 |
在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。
用差壓變送器測量液位的兩種安裝情況分析
儀表基礎
常壓箱的區別在于，加壓罐是一個封閉容器，在液體上施加蒸汽壓力，蒸汽壓力的值可能隨時間而變化。由于蒸汽壓力是不可忽略的；因此，應通過DP液位變送器的兩個壓力入口測量。這可以通過使用脈沖管道將蒸汽壓力輸送到頂部端口來實現。
該裝置有兩種方法：干腿和濕腿。兩者之間的選擇取決于蒸汽性質。
干腿液位測量、干管段差壓液位測量
當沒有蒸汽冷凝時，可以考慮使用干管段進行液位測量。上肢始終干燥，無需液體填充上肢。在這種情況下，除了蒸汽壓力外，不會對高壓端口施加額外的液體壓力。因此，頂部端口僅測量蒸汽壓（見圖1）。
濕腿液位測量

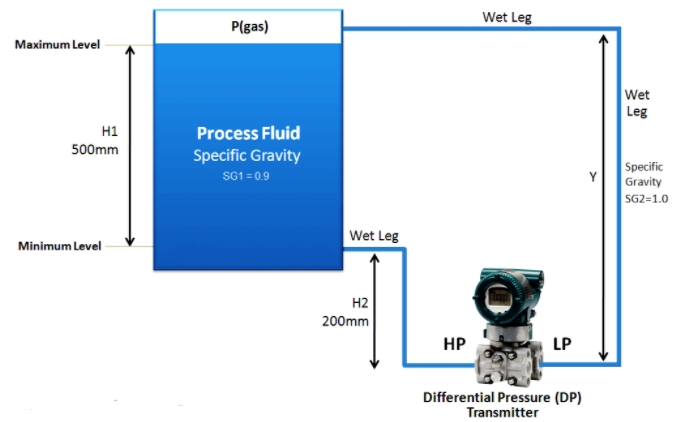

濕腿差壓測量
假設蒸汽可能冷凝，應選擇濕段，因為冷凝液將填充管段并在上端口側積聚，這會增加冷凝水靜壓產生的額外壓力。
在這種情況下，上腿應充滿水或?qū)σ后w的任何液體反應。因此，在計算校準范圍時，需要將來自上端口的壓力視為恒定壓力。
在這種情況下，上腿應充滿水或?qū)σ后w的任何液體反應。因此，在計算校準范圍時，需要將來自上端口的壓力視為恒定壓力。
一些差壓變送器配備有5通閥歧管。這些閥網絡允許對變送器的兩個壓力端口進行阻塞，均衡和放空，您為什么認為我們有5閥歧管之類的東西？用這個歧管可以做什么，而用三氣門歧管不能做什么？
回答：
正常閥位：
兩個截止閥都打開。
兩個平衡閥均關閉。
排氣閥關閉。
停止使用差壓變送器：
關閉一個截止閥。
打開兩個均壓閥（非常好個均無所謂）。
關閉另一個截止閥。
打開排氣閥。
標記所有閥門，通知變送器的計劃返回時間/日期。
斷開變送器與歧管的連接。
使發送器恢復服務就像恢復將其從服務中刪除所采取的所有步驟一樣簡單（即，反向瀏覽列表，對每個指令執行相反的操作）。
五氣門歧管和三氣門歧管之間的區別？
五氣門歧管提供的功能超過三氣門歧管，它的功能是能夠?qū)⑴艢夤芤龑е凛^遠（較安全）的位置，以便與特別危險的過程流體一起使用。
如果?P變送器的一側有一個大氣孔，則可以使用5閥歧管對變送器進行就地校準。通過將校準壓力源連接到排氣管線，一個人可以將校準壓力傳送到變送器的任一側（僅），同時保持另一側排氣。
結論
總之，在更多的水平應用中，仍然建議采用濕腿，以防止頂部端口出現意外冷凝。
儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
