| 壓力變送器充滿脈沖線可與過程流體直接隔離的方法 |
| 信息來源： 壓力變送器 | 2024-11-20 點擊量： 3433 |

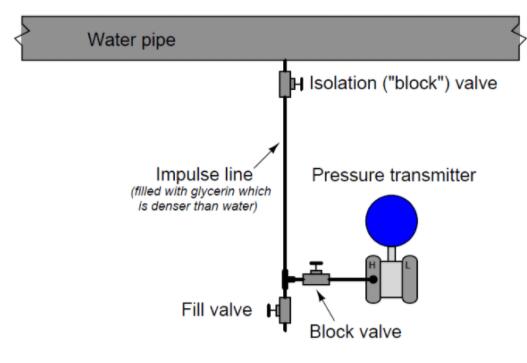

將壓力傳感儀器與過程流體直接隔離的另一種方法是，用無害流體填充脈沖管線，而無害流體又直接與過程流體接觸。當重力能夠?qū)⑻畛湟罕３衷谶m當?shù)奈恢脮r，用靜態流體填充脈沖管即可工作，例如在此示例中，壓力變送器通過填充甘油的脈沖管線連接到水管：
有人這樣做的原因是為了防凍，因為甘油的冷凍溫度低于水。如果脈沖管線中充滿了工藝用水，則在寒冷的天氣條件下它可能會凍結固體（只要被迫流動，管道中的水就不會凍結）。較高的甘油密度可將其放置在工藝水線以下的脈沖管線中。變送器附近設有填充閥，因此技術人員可以根據需要（使用手動泵）用甘油重新填充脈沖管線。
與遠程隔膜一樣，充滿的脈沖管線將產生自己的壓力，該壓力與過程連接點和壓力傳感元件之間的高度差成比例。如果高度差很大，則在校準時需要通過故意的零位移來補償由這種高程差引起的壓力補償。
在沒有隔離膜片將過程流體與填充流體分離的情況下，至關重要的是，填充流體必須與過程流體兼容（注）。這不僅暗示兩種流體之間完全沒有化學反應性，而且還意味著兩種流體不應該容易混溶（能夠以任何比例混合）。
注意：誠然，即使隔離膜片到位以防止過程和填充液混合，這也是所有壓力變送器填充液的要求，因為沒有膜片可以保證永遠密封100％。這意味著必須考慮每個應用的壓力變送器，因為現代的DP變送器都在其內部傳感器中使用填充液，無論脈沖管路中是否也填充了非反應性液體。
填充管路系統中的重要考慮因素是如何在不損壞壓力儀表的情況下重新填充脈沖管路。手動泵通常用于重新填充脈沖管線，但是這種泵通常能夠產生比儀器安全承受的更大的流體壓力。如果將甘油泵連接到上圖所示的填充系統，建議關閉變送器的截止閥，以確保我們不會意外地使變送器過壓。如果脈沖管線碰巧被雜物堵塞，并且需要手動泵施加大量甘油壓力以清除堵塞物，則尤其如此：
實際上，脈沖管堵塞的問題是考慮壓力儀表與過程管線或容器之間的填充管線連接的另一個原因。如果管路中出現塞子，則用新鮮的填充液重新注入管路是清除塞子而不拆卸系統任何部分的實用方法。對于脈沖線堵塞是一個長期問題的過程，存在另一種解決方案，稱為清除脈沖線。
