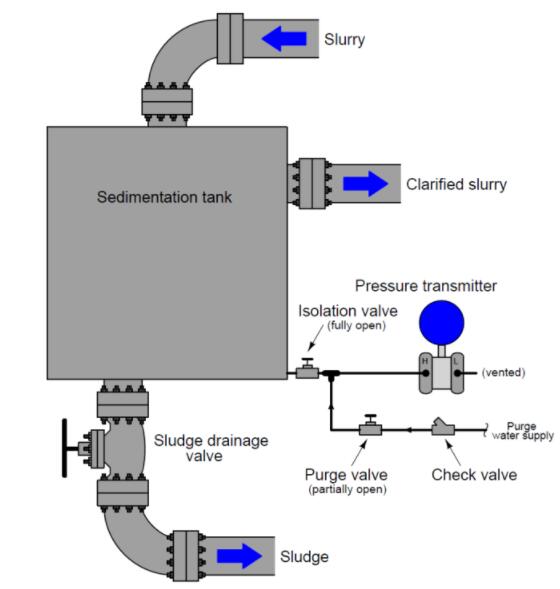

隔離壓力儀器與過程流體直接接觸的另一種方法，尤其是當脈沖管線易于堵塞時，是用連續的清潔流體流沖洗管線。考慮以下示例，其中在沉淀容器底部測量壓力：
在該系統中，連續的清潔水流通過降壓的吹掃閥進入并流過脈沖管線，使水流中沒有沉積物，同時仍然允許壓力儀表感應容器底部的壓力。
如果過程流體壓力超過吹掃供應壓力，則止回閥可防止逆流通過吹掃管線。連續的水沖洗可保持脈沖管道清潔，并確保單晶硅壓力變送器不會直接接觸過程流體。
任何凈化系統的一個非常重要的元素是凈化供應以及與過程和壓力傳感裝置的連接之間的限制。
重要的是壓力感測儀器感測過程流體的壓力，而不是吹掃流體供應的（較高）壓力。
在所示的示例中，放氣閥發揮了這種限制的作用，這就是為什么必須將其保持在部分打開而不是完全打開的狀態。
如果此吹掃限制不夠嚴格，則吹掃流體的流速將太大，從而導致在脈沖管線的整個長度上產生動態壓降。
該壓降將增加容器內部過程流體的壓力，從而在儀器上產生正壓力測量誤差（即，儀器記錄的壓力將大于容器中實際存在的壓力）。
吹掃限制應設置為僅允許足夠的吹掃流體流動以防止堵塞，而不能再堵塞。
1、吹掃的系統非常有用，但是為了確保準確可靠的操作，有一些要求是必需的：
2、沖洗液的供應必須可靠：如果由于任何原因?qū)е铝髁客Ｖ?，則脈沖管線可能會堵塞！
3、沖洗流體的供應壓力必須始終超過過程壓力，否則過程流體會倒流到脈沖管路中！
4、沖洗液的流量必須保持低速，以避免壓力測量錯誤。
5、吹掃流體應盡可能靠近過程連接處引入脈沖管線中，以非常大程度地減少由于長管中吹掃流速引起的誤差。
6、沖洗液不得對過程產生不利影響。
7、沖洗液不得污染過程。
8、清洗液的成本必須合理，因為它會隨著時間的流逝而不斷消耗。
包括在任何吹掃系統中的有用附件是可視流量指示器，例如轉子流量計。
這種指示器可用于手動調整吹掃流速，也可作為故障排除的輔助工具，以指示是否有任何事情阻止吹掃流速。
在前面的示例中，清洗液是純凈水。但是，對于除水以外的其他沖洗流體，存在許多選擇。吹掃系統中經常使用諸如空氣，氮氣或二氧化碳之類的氣體，用于氣體和液體工藝應用。
此處顯示了氣體吹掃壓力測量系統的圖示：
壓力調節器，轉子流量計和吹掃閥的替代品是一個獨立的單元，稱為吹掃流量調節器，它會自動調節以保持進入吹掃脈沖管線的吹掃氣體的流量恒定：
應該注意的是，液體沖洗的脈沖管線（如填充管線和隔膜隔離管線一樣）將產生垂直高度的靜水壓力。這對于氣體吹掃的管線來說不是問題。
