| 法蘭式液位變送器|單雙法蘭遠傳式差壓液位計 |
| 信息來源： 法蘭式液位變送器 | 2021-05-29 點擊量： 4194 |
3151LT型法蘭式液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。HT3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L供貨。

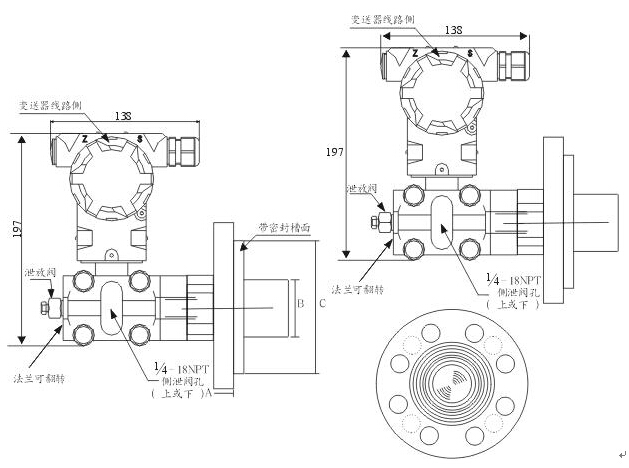

3151LT法蘭式液位變送器外型尺寸
HT3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、 PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。 法蘭式液位變送器外型尺寸圖
|
法蘭尺寸 |
螺栓孔 |
|||||||
|
尺寸 |
規格 |
直徑 |
A |
B |
C |
數目n |
直徑d |
分布直徑d1 |
|
3" |
1501b |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
|
4" |
1501b |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
|
3" |
3001b |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
|
4" |
3001b |
254 |
38 |
89 |
157 |
8 |
22 |
200 |
測量范圍
差壓：0-6.2-690KPa
靜壓：2.5MPa
型號命名方式
|
3151LT |
法蘭式液位變送器（zui大工作壓力2.5MPa） |
|||||||||||
|
|
4 |
0-4～40KPa |
||||||||||
|
5 |
0-40～250KPa |
|||||||||||
|
6 |
0-0.16～1.0MPa |
|||||||||||
|
|
代碼 |
輸出 |
||||||||||
|
N |
普通模擬型：（輸出：4～20mA） |
|||||||||||
|
G |
常規智能型：（輸出：4～20mA） |
|||||||||||
|
S |
標準智能型：（輸出：4～20mA帶HART總線協議） |
|||||||||||
|
Z |
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤） |
|||||||||||
|
|
代碼 |
公稱直徑尺寸 |
插入筒長度 |
高壓側隔膜片材料 |
||||||||
|
A0 |
50 |
平 |
316LSST |
|||||||||
|
A1 |
50 |
50 |
316LSST |
|||||||||
|
A2 |
50 |
100 |
316LSST |
|||||||||
|
A3 |
50 |
150 |
316LSST |
|||||||||
|
B0 |
80 |
平 |
316LSST |
|||||||||
|
B1 |
80 |
50 |
316LSST |
|||||||||
|
B2 |
80 |
100 |
316LSST |
|||||||||
|
B3 |
80 |
150 |
316LSST |
|||||||||
|
C0 |
100 |
平 |
316LSST |
|||||||||
|
C1 |
100 |
50 |
316LSST |
|||||||||
|
C2 |
100 |
100 |
316LSST |
|||||||||
|
C3 |
100 |
150 |
316LSST |
|||||||||
|
D0 |
50 |
平 |
哈氏C-276 |
|||||||||
|
D1 |
50 |
50 |
哈氏C-276 |
|||||||||
|
D2 |
50 |
100 |
哈氏C-276 |
|||||||||
|
D3 |
50 |
150 |
哈氏C-276 |
|||||||||
|
E0 |
80 |
平 |
哈氏C-276 |
|||||||||
|
E1 |
80 |
50 |
哈氏C-276 |
|||||||||
|
E2 |
80 |
100 |
哈氏C-276 |
|||||||||
|
E3 |
80 |
150 |
哈氏C-276 |
|||||||||
|
F0 |
100 |
平 |
哈氏C-276 |
|||||||||
|
F1 |
100 |
50 |
哈氏C-276 |
|||||||||
|
F2 |
100 |
100 |
哈氏C-276 |
|||||||||
|
F3 |
100 |
150 |
哈氏C-276 |
|||||||||
|
G1 |
50 |
平 |
鉭 |
|||||||||
|
G2 |
80 |
平 |
鉭 |
|||||||||
|
G3 |
100 |
平 |
鉭 |
|||||||||
|
|
代碼 |
安裝法蘭 |
注：法蘭可按標準加工 |
|||||||||
|
A |
3〞150lb |
碳鋼鍍鋅 |
||||||||||
|
B |
4〞150lb |
|||||||||||
|
C |
3〞300lb |
|||||||||||
|
D |
4〞300lb |
|||||||||||
|
|
代碼 |
結 構 材 料 |
||||||||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||||||
|
J1 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||||||
|
J2 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||||||||
|
J3 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||||||
|
J4 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||||||
|
J5 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||||||
|
J6 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||||||
|
|
代碼 |
選項 |
||||||||||
|
M1 |
0-線性指示表 |
|||||||||||
|
M2 |
LED數字顯示表 |
|||||||||||
|
M3 |
LCD顯示器 |
|||||||||||
|
C0 |
1/2-14NPT錐管內螺紋接頭 |
|||||||||||
|
C1 |
1/2-14NPT引壓接頭后部焊接引壓管Ф14 |
|||||||||||
|
C2 |
丁字形螺紋接頭M20×1.5 |
|||||||||||
|
d |
隔爆型dⅡBT4 |
|||||||||||
|
i |
本安型iaⅡCT6 |
|||||||||||
定貨須知
1）變送器型號可根據選型規格表按需要確定。
2）選型規格表中的數字、符號必須填寫清楚、準確無誤。
3）如有正負遷移，必須注明遷移量數值。
4）差壓變送器如需配三閥組，需另行注明。
5）選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。
6）如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
7）接觸介質O形密封環的材料有橡膠和氟橡膠等。
8）無特殊注明，出廠時灌充液為硅油
