| 3151雙法蘭液位變送器|雙法蘭差壓液位計測量密閉罐液位 |
| 信息來源： admin | 2021-07-02 點擊量： 3586 |
工作原理：

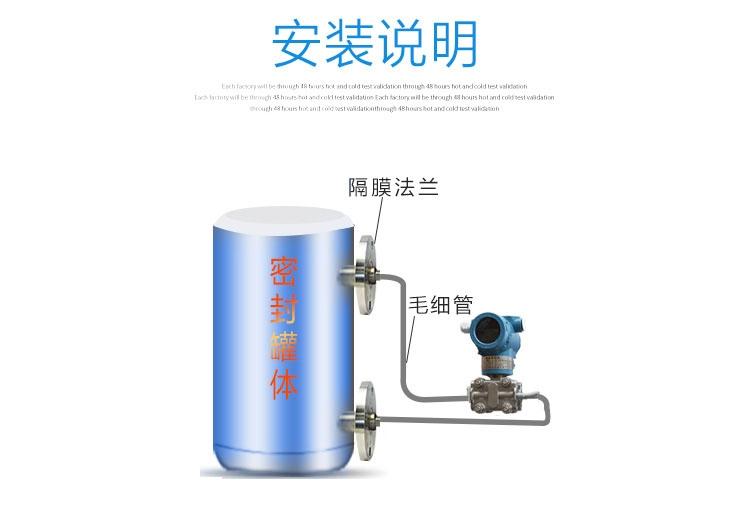

雙法蘭液位變送器由差壓變送器、毛細管和帶密封隔膜的法蘭組成。密封隔膜的作用是防止管道中的介質直接進入差壓變送器,它與變送器之間是靠注滿液體(一般采用硅油)的毛細管連接起來的,當膜片受壓后產生微小變形,變形位移或頻率通過毛細管的液體傳遞給變送器,由變送器處理后轉換成輸出信號。
產品參數
測量介質：液體
壓力量程：0-100M（范圍內皆可定制，比如0-1m、0-10m）（1m=10KPa）
信號輸出：4-20mA、疊加Hart協議
夾板材質：全316L不銹鋼
供電電壓：12-30VDC
精 度：±0.2%FS、±0.1%FS
膜片材質：316L、可定制哈C、鉭、蒙乃爾合金
溫度補償： -10~+70℃
長期穩定性(1年)： ≤±0.25%FS
工作溫度： -50~+150℃
過載壓力：200%FS
量程調零：外部連續可調
電源影響：小于輸出量程的0.005%/V
重 量：3.9KG（標準型）
防護等級： IP67
容積吸?。盒∮?.16cm3
負載影響：電源如果穩定，則負載沒有影響

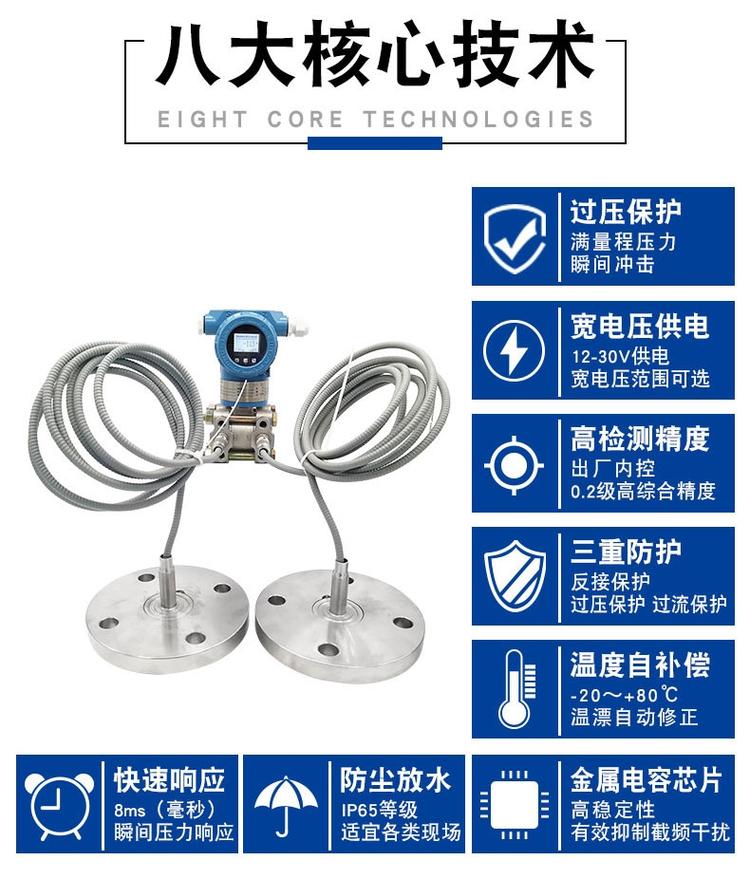

雙法蘭液位變送器特點：
1、多種結構應用 測量范圍特別廣：用于氣體、液體或蒸汽的壓力和液位測量；
2、搭配遠傳密封裝置，實現高溫、黏稠、顆粒型介質測量；配合節流裝置可實現流量測量；
3、優異的環境適應性：智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，
4、將現場的綜合測量誤差降到合理范圍；
5、智能變送器系列，標準校驗量程精度可達±0.2%；
6、微小量程下優異的過壓性能：1KPA標準量程芯片過壓達1.5MPa,4KPa標準量程芯片過壓達2.5MPa;
7、接液材質多樣：標配膜片316L不銹鋼：鉭、哈氏合金、鍍金膜片選配；
8、操作使用方便：5位背光LED顯示、多種計量單位顯示（KPa、MPa、bar、%、psi、mmH2o、）內置按鍵就地調整
9、全面自診斷功能；
10、高防護、防爆等級：變送器采用密封殼體封裝，適用于各種惡劣環境和易燃易爆環境，隔離防爆等級ExiiBT6.
