遠傳壓力變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力,該壓力經毛細管內的灌充
硅油或其它的液體傳遞至變送器的主體然后由變送器主體內的 δ 室和放大線路板將壓力或差壓轉換 4-20mA.DC
信號輸出參見結構原理圖。
遠傳壓力變送器與智能放大板組合可構成智能遠傳壓力變送器與符合 HART 協議的手操器配合,可以
相互通訊進行設定和監控。
為了適應不同的安裝需求本系列變送器具有多種形式的遠傳裝置供用戶選擇變送器的主體結構與壓力變送器相同。
遠傳變送器主要用于以下場合的測量
高溫下粘稠介質
易結晶的介質
帶有固體顆?；驊腋∥锏某恋硇越橘|(zhì)
強腐蝕或劇毒性介質
可消除導壓管泄漏污染周圍環境現象的發生可免去采用隔離液時因測量信號的不穩定需要經常補充隔離液
的繁瑣工作。
連續精確測量界面和密度
遠傳裝置可避免不同瞬間介質的交混從而使測量結果真實地反映過程變化的實際情況。
衛生清潔要求很高的場合
如食品、飲料和醫藥工業生產中不僅要求變送器接觸介質部位符合衛生標準并且應便于沖洗以防止不同批量介質的交叉污染。
產品特點
逐臺進行模擬“在線運行”考核保證變送器在極限環境溫度、介質溫度和工作壓力包括正壓或真空下穩定而可靠地工作。
采用“動態型面”遠傳膜片結構超載后膜片不會受損長期工作后精度不會發生變化。
選用全熔焊和剛性密封結構的灌充系統根除了漏油現象的發生。
設計新穎的毛細管結合部件使毛細管得到可靠的保護在現場使用不易折斷。
品種、形式和尺寸多樣的遠傳裝置以及豐富的灌充液種類可以滿足各種不同場合的測量需要。
可提供各種特殊需要產品包括高溫、高真空、快響應和不等長毛細管長度≤3 米遠傳壓力變送器。
技術參數和性能
輸出信號4-20MA.DC 二線制模擬
二線制 4-20mA 直流信號上疊加數字信號由用戶選擇
線性或開方輸出。智能
供電電源1245V.DC(詳見負載特性圖)
負載特性
電源影響<0.005% 輸出量程/V
負載影響電源穩定時無負載影響。
測量精度調校量程的±0.1%±0.2%
標配精度為±0.2%若選擇其他精度請?jiān)谟嗀涍x型時注明。
量 程 比10比1 或 100 比 1
阻 尼通?？稍?0.116 秒之間可調當灌充惰性液或帶遠傳
裝置時時間常數會增大。
啟動時間<2 秒不需預熱
工作環境環境溫度 -2993℃模擬放大器
-2975℃數字/智能放大器
-2965℃帶顯示表頭
環境濕度 095%
防護特性防護能力 IP65
防爆類型隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響?yīng)辛阄徽`差±0.5%最大量程限值對于 32MPa 在管道壓力下通過調零給予校正。
電磁輻射影響0.05%最大量程值接受輻射頻率 27500MHz試驗場強 3V/m。
指示表(%)液晶數顯 精度±0.2%
振動影響任何方向 200Hz 振動時±0.05%/g。
安裝位置膜片未垂直安裝可能產生小于 0.24KPa 的零點誤差但可通過調零來修正。
重 量3.9Kg不包括附件
注① 遠傳壓力變送器的工作壓力還取決于選定法蘭的規格。
② 遠傳裝置的工作溫度由所選擇的灌充液種類確定。
?、?遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用所產生的輸出變化。
?、?靜壓和溫度影響?yīng)尉窃谧畲罅砍虝r(shí)測得。
?、?GP 型遠傳壓力變送器一側毛細管長度一般為 1.5 米最長不宜超過 3 米特殊情況協議商定。

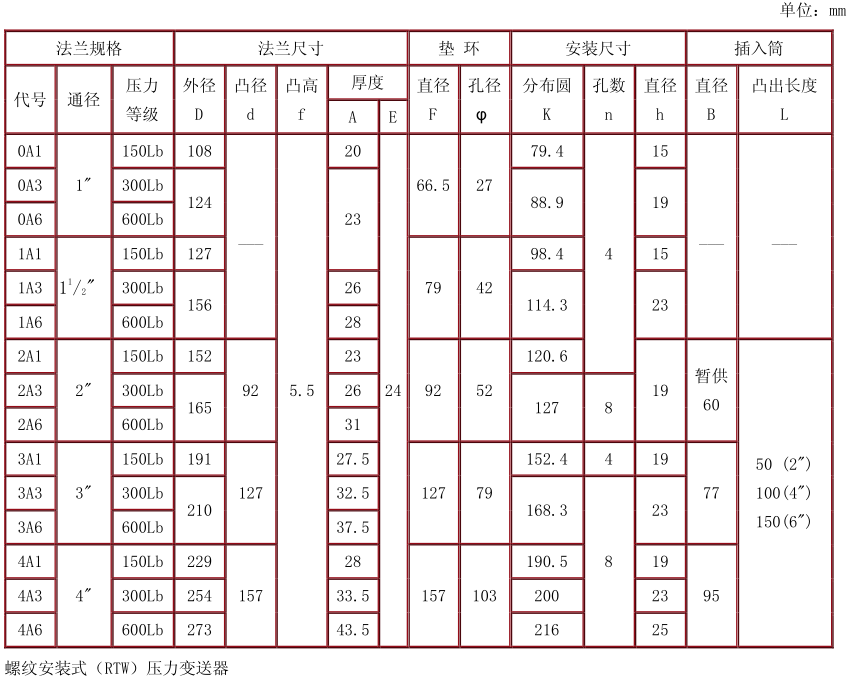

遠傳裝置連接法蘭尺寸表
