1、絕壓變送器的應用行業主要應用的行業：石油、燃?xì)狻⒒?、城建、電力、醫藥、冶金、輕紡
2、絕壓變送器的技術指標
測量介質液體、氣體或汽體
電源24VDC（正常工作電壓范圍：10.5～40VDC），輸出信號二線制，4～20mADC輸出，疊加HART協議數字通訊。
測量范圍：
量程代碼量程范圍（KPa）測量范圍（KPa）
41.0~37.4KPa0~37.4KPa
54.7~186.8KPa0~186.8KPa
617.3~690.KPa0~690KPa
751.7~2068KPa0~2068KPa
8172.3~6890KPa0~6890KPa
9689~20680KPa0~20680KPa
負載特性：
防爆標志隔爆型ExdIICT6,本安型ExiaIICT6
防護等級IP66
遷移特性
正負遷移后，其量程上、下限不得超過量程的極限。
在最小量程時，最大正遷移為0.975URL；最大負遷移為-URL。在平方根輸出時，正負遷移可調校流量量程的10%。
環境溫度
-40～85℃（LCD表頭為-30～70℃）隔爆型：-30～70℃本安型：-30～60℃
接液溫度：-40～105℃
接液溫度-40～105℃
儲存溫度-40～85℃
環境濕度0～100%RH
超壓極限正常工作壓力范圍：3.45KPa（絕對壓力）~變送器量程上限
兩側法蘭可
承受壓力
60Mpa
容積變化量小于0.16cm3
阻尼0.1～32.0s（可調）
啟動時間2s
3、絕壓變送器的性能指標
量程比100：1
精度等級0.075級、0.1級
量程比影響
0.1級：在量程比為1：1到10：1時，為調校量程的±0.1%，在量程比為10：1到100：1時，為±[0.05×(1+0.1×量程比)]%，穩定性0.1級：36個月誤差為最大量程的±0.25%
溫度影響
0.1級：零點誤差為最大量程的±0.2%/28℃，包括量程和零點的總誤差，為最大量程的±0.3%/28℃
電源影響小于輸出量程的0.05%
振動影響在任意軸向上，引起的誤差為最大量程范圍的±0.05%/g
負載影響只要輸入變送器的電壓高于10.5V，在負載工作區內無負載影響
安裝影響
最大可產生不大于0.25KPa的零位誤差，但可校正，對量程無影響；測量本體相對法蘭轉動無影響。
電磁輻射符合IEC801標準
4、絕壓變送器的結構指標
隔離膜片316不銹鋼、哈氏合金C、蒙乃爾合金、鉭、鍍金排氣/排液閥316不銹鋼、哈氏合金C、蒙乃爾合金O型圈（與測量介質接觸)
氟橡膠、丁腈橡膠、乙烯-丙烯、聚四氟乙烯
灌充液硅油、惰性液
法蘭和接頭316不銹鋼、哈氏合金C、蒙乃爾合金、螺栓碳鋼鍍鋅、不銹鋼
電氣殼體低銅鋁合金
涂層內層導電氧化，外層聚酯環氧樹脂
引壓過程連接法蘭、接頭1/2-1/4NPT（錐管螺紋）
電氣連接1/2-1/4NPT帶螺紋端導線密封接頭重量3.5kg（不包括選件）

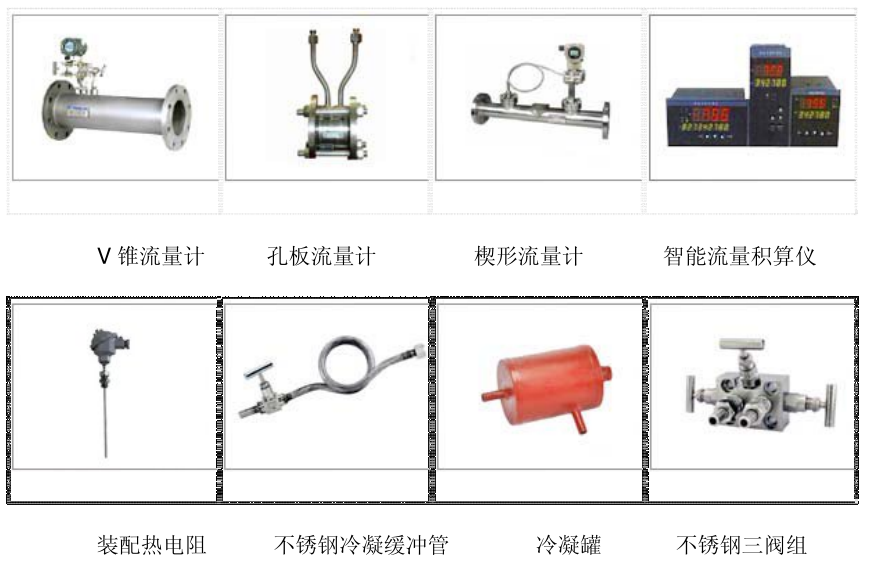

5、絕壓變送器在應用過程中可能會涉及的儀表及配件：
