| 圖解差壓式孔板流量計怎樣做到最佳安裝位置 |
| 信息來源： admin | 2023-01-11 點擊量： 21511 |
在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。
隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中流量計的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇流量計的類型。今天小編給大家?guī)Я藞D解差壓式孔板流量計怎樣做到最佳安裝位置的內容。

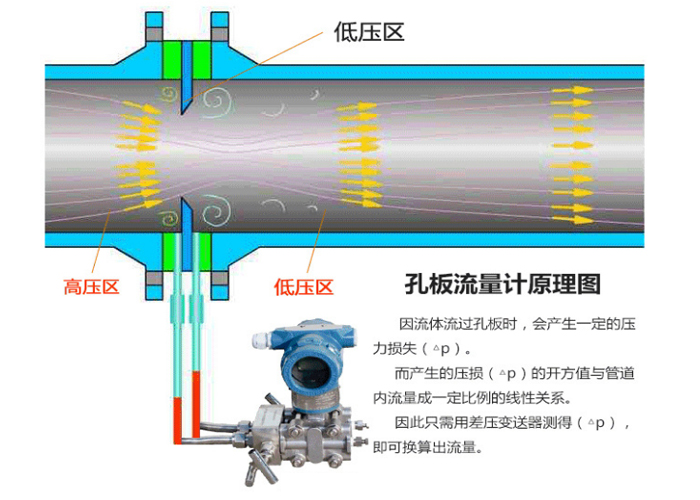

當差壓式孔板流量流體經管道內的節流裝置時，流速將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便等特點。
差壓式孔板流量計怎樣做到最佳安裝位置應注意考慮下列情況：
1、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。2、防止孔板流量計與腐蝕性或過熱的介質接觸；3、導壓管應安裝在溫度波動小的地方；4、測量液體壓力時，變送器的安裝位置應避免液體的沖擊，以免傳感器過壓損壞。5、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。6、冬季發生冰凍時，按裝在室外的孔板流量計必需采壓力取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞。7、測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限。8、接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
當流體經管道內的節流裝置時，流速將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便等特點。
孔板流量計為獲效得最佳的測量結果，應注意考慮下列情況：1、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。2、防止孔板流量計與腐蝕性或過熱的介質接觸；3、導壓管應安裝在溫度波動小的地方；4、測量液體壓力時，變送器的安裝位置應避免液體的沖擊，以免傳感器過壓損壞。5、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。6、冬季發生冰凍時，按裝在室外的孔板流量計必需采壓力取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞。7、測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限。8、接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
差壓式孔板流量計應完全按照說明書指導安裝，這樣才能確保孔板流量計在使用過程之中的精確性，線線度精準。
