3151智能型液位變送器:工業級壓力變送器系統原理和典型架構/壓力變送器可以測量三個以上最常見工業測量對象：流速、壓力、液位等。它采用的壓力傳感器的原理各不相同，包括壓阻效應類型、電容類型和微諧振器類型。智能壓力變送器應用了多壓阻計傳感器，可以測量三個指標，即差分壓力、靜態壓力和溫度。
華恒儀表制造廠家作為一個將科技企業由外延式擴張進入內涵式擴張的助推器。同時以西安高新產業儀表基地為依托，是專業從事工業自動化儀表及系統的研發、生產、銷售和服務的高新技術企業。
3151智能型液位變送器:工業級壓力變送器系統原理和典型架構/典型壓力變送器由前端壓力敏感元件、信號調理電路、變送輸出三部分構成：
典型壓力變送器構成
3151智能型液位變送器:工業級壓力變送器系統原理和典型架構/調理電路作為壓力變送器的核心，也有多種架構選擇，常見的包括如下幾種：
1. 儀表放大器+變送放大器
2. 可編程儀表放大器+變送放大器
3. ADC+MCU+DAC
4. 集成式調理芯片

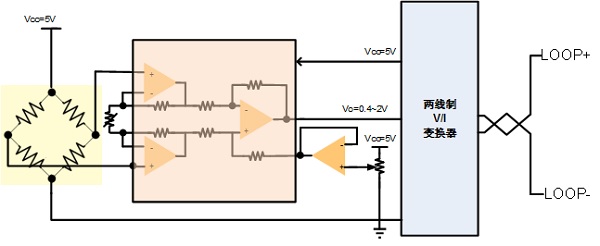

3151智能型液位變送器:工業級壓力變送器系統原理和典型架構/儀表放大器+變送放大器架構的關鍵特性：
采用恒流源或者恒壓源供電，傳感器芯體經過溫補，通過可調電阻人工修調零點及靈敏度，但該方案校準功能簡單，精度低。功能弱，沒有診斷和過載保護功能，無法改變量程比，主要應用于低端的低成本方案。
3151智能型液位變送器:工業級壓力變送器系統原理和典型架構/要設計出適當?shù)膲毫ψ兯推飨到y(tǒng)，設計人員必須考慮眾多不同設計要求，包括精度、零漂移、溫度和靜態壓力補償。
l 除了差分壓力信號，必須考慮通過溫度和靜態壓力信號進行特性補償。
l 預防性維修可檢測傳感器老化或任何異常。
l 壓力變送器產品的最大量程比可達200:1，量程上限甚至可達15,000 psi。
l 測量精度最高可以達到滿量程范圍的0.04%，通常需要16至24位的模數轉換器。
l 與不同現場總線的連接，例如HART、PROFIBUS、Modbus、foundation、RS-485/RS-422/RS-232、無線HART等。
l 傳感器、調理電路、系統電源、通信和I/O之間可能需要隔離；隔離等級從1kV到2.5kV不等。
l 采用電池和環路供電的差分壓力變送器需要精心選擇的超低功耗元件，例如調理芯片、MCU等。
3151智能型液位變送器:工業級壓力變送器系統原理和典型架構/工業現場溫度環境非常復雜，甚至異常惡劣。為了能夠在較寬的溫度范圍內工作，低溫漂移系數和低功耗對差分壓力變送器非常重要。華恒儀表提供低功耗高集成度調理變送芯片，在有限的功耗預算內實現傳感器調理全部功能。
除此之外，低功耗系統中的抗電磁干擾能力(如電涌、EFT和ESD等)也是壓力變送器面臨的嚴峻挑戰。NOVOSENSE器件的高ESD抑制能力能夠大大改善產品的可靠性和穩定性。
3151智能型液位變送器:工業級壓力變送器系統原理和典型架構/，壓力變送器內部的空間有限，要求高系統密度。因而必須減小器件尺寸。近來，集成技術的進步使得系統設計人員能夠采用尺寸更小、功耗更低、成本更低的解決方，而其性能與那些大型系統不相上下。持續的技術進步要求既能不斷促進這些解決方案集成，同時還提高其性能和診斷能力。
華恒儀表制造公司提供面向市場定制的解決方案，以便簡化設計過程。這些解決方案采用業界領先技術，并提供眾多設計選項：在保持高集成度的基礎上實現高度的靈活性，適配不同需求的方案設計。
華恒變送器廠家憑借自身擁有的傳感器和智能電路板核心技術，可以根據客戶要求，低成本對核心技術進行延伸變形，實現個性化產品定制。主要產品有SMART（斯瑪特）系列壓力變送器、多參數變送器、流量器、溫度傳感器和物位（液位變送器廠家，為我國電力、石油、化工、冶金、水泥、礦業等行業提供了高性能價格比的工業自動變送器廠家產品.
