| 智能型嵌入自動化:BT200壓力變送器調零 |
| 信息來源： 液位計廠家 | 2020-04-17 點擊量： 12294 |

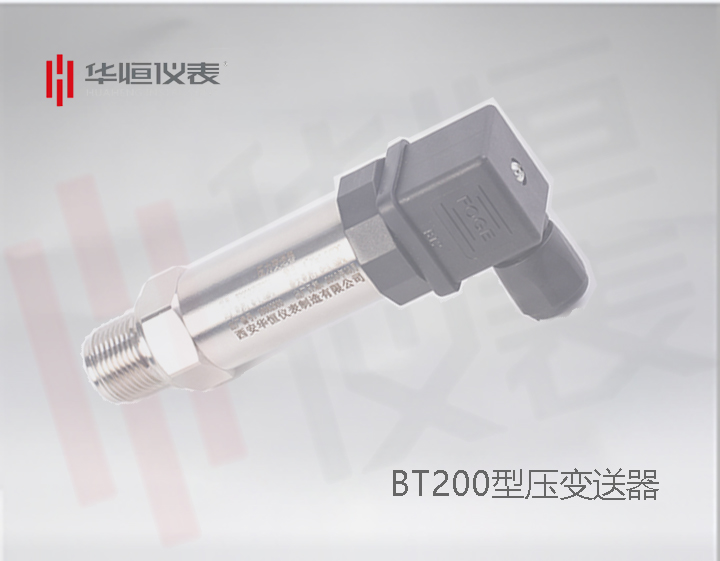

BT200型硅原理壓力變送器，廣泛應用千各種機械設備需嵌入式安裝的壓力測量場合。 本產品采用超小型 結構，整機體積小。
BT200型擴散硅是壓力變送器選用高精度、 高穩定性性、擴散硅壓力傳感器組件，并采用特殊鋁合金表面處 理技術和獨特的傳感器應力隔離技術，經精密溫度補償及高穩定性放大處理，將被測介質的壓力信號轉換成4-20mADC標準電信號。 高質量的傳感器、 精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和很佳的性能。
BT200型擴散硅小巧型壓力變送器采用高性能的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。產品體積小巧，易于安裝，采用不銹鋼外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。
BT200壓力變送器零操作步驟：
1、將BT200壓力變送器安裝到支架上，但是不要將固定螺栓完全上緊。
2、在高壓力(HP)輸入端和低壓力(LP)輸入端鏈接一個套管用來防止周圍空氣的流動對BT200壓力變送器產生影響。
3、給變送器接上24V直流電源。然后接上一塊數字電壓表來讀取變送器的輸出，如果需要的話，可在250歐姆電阻的兩端接上一塊電壓表。
4、在電壓表上讀取數據的同時，調整變送器的位置使讀數為零或接近于零，然后完全上緊固定螺栓。
5、調整好后，去掉BT200壓力變送器輸入端子之間的套管，關掉電源，取走數字電壓表。繼續下面的安裝。
BT200型擴散硅式壓力變送器-技術指導：
精度：士0.1%, 士0.075%
穩定性：最大劂呈范圍的士0.2%/12個月
溫度影響：包括零點和量程的溫度誤差為最大量程的土0.2%/20°(
電源影響：小于輸出量程的0.005% /V。
振動影響：在任意軸向上，頻率為200Hz, 誤差為最大量程范圍的士0.05% / g。
負載影響：只要輸入變送器的電壓高于12V, 在負載工作區內無負載影響。
安裝位置影響：最大可產生不大于0.10kPa的零位誤差，可通過校正消除這個誤差，對雖程無影響；測
量本體相對法蘭轉動無影響。
注：在無遷移、31切寺秀鋼隔離膜片及其他標準測試條件下。
 |
|
||
零點漂移一些反常特征
1、輸出信號為零
當壓力變送器出現壓力為零的現象時，可以從以下幾個方面進行處理：首先檢查管道內是否存在壓力，儀表是否正常供電，之后檢查是否存在電源極性接反的現象，最后檢查電子線路板、感壓膜頭、變送器電源電壓等。
2、讀數無反應
若加壓力無反應則要檢查取壓管的閥門是否正常，變送器保護功能跳線開關是否正常，取壓管是否堵塞，檢查白送器零點和量程，更換傳感膜頭等。
3、壓力飄移讀數偏差
壓力變送器出現壓力讀數明顯偏高或偏低的現象時，首先檢查取壓管路是否存在泄漏現象，再檢查取壓管上的閥門，對傳感器進行微調，若還存在問題，更換新的傳感膜頭。
4、壓力變量讀數不穩定
該問題可通過隔離外界干擾源、檢查導壓管是否泄漏、管道是否存在雜物、檢查隔離膜片時候出現服飾或變形、檢查感壓膜頭等方法來排查
 |
 |
