| 投入式液位變送器：壓力指示不正確與處理防雷處理 |
| 信息來源： 液位變送器廠家 | 2020-04-14 點擊量： 15189 |
液位變送器很多都是安裝在野外測量的，比如水庫的水位測量、河水深度等，所以，就需要特別注意避免雷擊，尤其是在雷電頻繁發生的季節合雷電頻繁發生的地方，經常會有液位傳感器被雷擊損壞的情況發生，本文就簡單介紹一下如何避免投入式液位變送器的防雷擊措施。
投入式液位變送器在設計的時候就會考慮到雷擊的影響，傳感器廠家所生產的的液位變送器都有防雷擊保護，這里的防雷擊保護指的是傳感器做了防雷擊保護電路，但并不是說被雷擊后傳感器能夠安然無恙。當雷擊發生時，即便傳感器有保護電路，也難以百分百的起到保護作用，但保護電路能起到降低雷擊損害的作用。
在安裝使用液位變送器的時候，盡量將液位變送器安裝在有避雷裝置的地方，對于經常有雷擊發生的區域，應當采取專門的避雷措施。保護電路的作用是保護傳感器避免被全部擊穿，花費較小的成本修理后仍能使用。
總而言之，液位變送器的防雷不僅要求傳感器廠家在設計生產的時候做好工作，比如采用信號隔離放大，截頻干擾設計。同時也要客戶自己注意保護液位傳感器，讓液位變送器工作的更可靠，壽命更長。
1.投入式液位變送器電源是否正常 解決辦法:如果小于12VDC，則應檢查回路中是否有大的負載，投入式液位變送器負載的輸入阻抗應符合RL≤(投入式液位變送器供電電壓-12V)/(0.02A)Ω
2.參照的液位值是否一定正確 解決辦法:如果參照液位表的精度低，則需另?yè)Q精度較高的液位表。
3.液位指示儀表的量程是否與智能液位投入式液位變送器的量程一致 解決辦法:液位指示儀表的量程必須與智能液位投入式液位變送器的量程一致
4.液位指示儀表的輸入與相應的接線是否正確 解決辦法:液位指示儀表的輸入是4~20mA的，則投入式液位變送器輸出信號可直接接入;如果液位指示儀表的輸入是1~5V的則必須在液位指示儀表的輸入端并接一個精度在千分之一及以上、 阻值為250Ω的電阻，然后再接入投入式液位變送器的輸入。
5.投入式液位變送器負載的輸入阻抗應符合RL≤(投入式液位變送器供電電壓-12V)/(0.02A)Ω，解決辦法:如不符合則根據其不同可采取相應措施:如升高供電電壓(但必須低于36VDC)、減小負載等
6.多點紙記錄儀沒有記錄時輸入端是否開路;解決辦法:如果開路則:(1)不能再帶其他負載;(2)改用其他沒有記錄時輸入阻抗≤250Ω的記錄儀。
7.相應的設備外殼是否接地 解決辦法:設備外殼接地8.是否與交流電源及其他電源分開走線 解決辦法:與交流電源及其他電源分開走線
9.液位傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。解決辦法:需發回生產廠家進行修理。
10.管路內是否有沙子、雜質等堵塞管道，有雜質時會使測量精度受到影響;解決辦法:需清理雜質，并在液位接口前加過濾網。
11.管路的溫度是否過高，液位傳感器的使用溫度是-25~85℃，但實際使用時最好在-20~70℃以內。解決辦法:加緩沖管以散熱，使用前最好在緩沖管內先加些冷水，以防過熱蒸汽直接沖擊傳感器，從而損壞傳感器或降低使用壽命。
 |
技術指標 (在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。) 精 度：±0.2%，±0.5% 穩定性:最大量程范圍的±0.25%/6個月 溫度影響：零點溫度誤差為最大量程的±0.5%/55℃ 包括零點和量程的總溫度誤差為最大量程的±1.0%/55℃ 注意：對于量程3溫度影響誤差加倍 靜壓影響：（DP型在線性輸出時）零點誤差:加靜壓140kgf／cm2后，量程4﹑5的零點誤差為最大量程范圍的±0.25%，量程3﹑6﹑7﹑8的零點誤差為最大量程范圍的±0.5%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。 電源影響：小于輸出量程的0.005%／V。 振動影響：在任意軸向上，頻率為200Hz，誤差為最大量程范圍的±0.05%／g。 負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。 安裝位置影響：可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。 |
| 產品簡介 一般情況下可以用壓力或差壓變送器測量，對于下列情況之一需要選擇遠傳壓力/差壓變送器： 被測介質用引壓管引出時，易固化或結晶； 被測介質中含有固體懸浮物或過于粘稠，容易堵塞引壓管； 被測介質溫度過高或有腐蝕性等，不利于直接測量； 被測介質是食品或其他需要保持衛生條件，不能污染的介質 其基本測量元件與3151壓力/差壓變送器的技術性能和技術指標相同，加遠傳裝置后會出現測量精度有少量的降低，反應速度變慢，特別是毛細管超過10米，壓力比較小的情況下要注意安裝位置，保證被測壓力在基本測量元件的測量范圍內。 技術指標 |

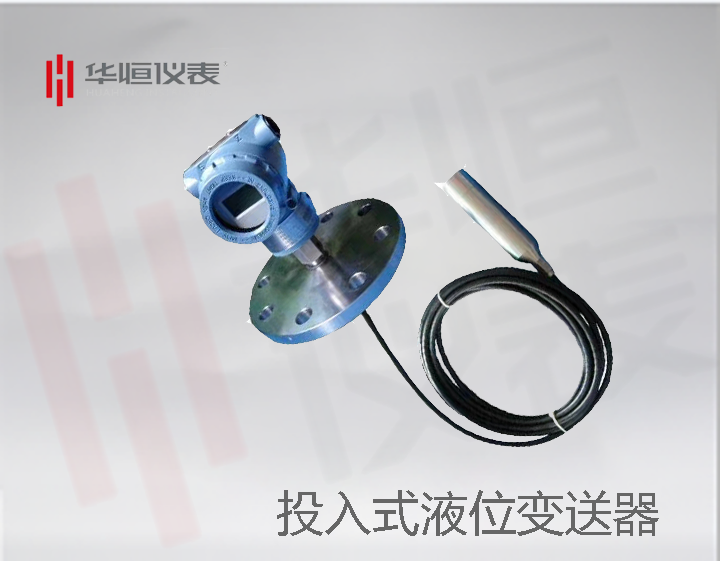

投入式液位變送器的特點： 穩定性好，精度高； 直接投入到被測介質中，安裝使用相當方便； 固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響； 寬范圍的溫度補償； 具有電源反相極性保護及過載限流保護； 纜式液位變送器的壓力探頭為不銹鋼（1Cr18Ni9Ti）材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不銹鋼或聚四氟乙烯電纜護套材料； 直桿式液位變送器的壓力探頭及電纜護套為全不銹鋼（1Cr18Ni9Ti）材料，變送器的插入深度可在±20cm范圍內自由調整。 |
