甲醇作為一種常用的水合物抑制劑，通過改變水溶液的化學勢，使其相平衡條件趨于低溫、高壓，從而有效抑制天然氣水合物的生成[2-3]。但是，由于甲醇具有較強的毒性，能夠通過呼吸道、腸胃及皮膚滲入體內導致中毒，故必須對天然氣氣井產出的甲醇污水進行再生回收和循環利用，以達到減少環境污染危害和消除健康安全風險的目的[4-5]。國內外目前針對甲醇污水的處理方法較多，大體上可分為單塔精餾法、雙塔精餾法、三塔精餾法以及四塔精餾法等[6]。精餾法的本質是利用甲醇和水的揮發度差異，通過不斷汽化、不斷冷凝來實現目標產物的分離，而對于甲醇污水這一高礦化度、高濁度、高含鐵量、高腐蝕性和低
pH值的復雜體系來說[7]，精餾塔在此過程中由于塔內溫度過高勢必會出現結垢、堵塞、腐蝕等現象，嚴重干擾氣液兩相傳遞，造成塔板效率急劇降低[8-9]，同時，甲醇污水中的甲醇濃度季節性變化很大，頻繁參數調節影響了裝置操作的平穩度，產品質量難以保證，甲醇返罐量增加并導致能耗提高[10]。甲醇污水減壓熱泵精餾回收工藝是目前較為理想的一種綜合性解決方案，這是因?yàn)橐环矫鏈p壓精餾可以顯著降低塔底溫度并提高組分間的相對揮發度[11]，另一方面熱泵精餾能夠有效回收塔頂蒸汽的冷凝熱并應用于自身，提高了過程的熱力學效率且減少了能量消耗[12]。西安儀表廠應用：甲醇鍋爐污水循環管道壓力變送器應用設計
甲醇鍋爐污水循環管道壓力變送器：鍋爐循環管道壓力變送器主要用于各種行業工業管道中氣體、液體、蒸汽介質流體的管道壓力測量。特點是壓力損失小，量程范圍大，精度高，在測量工況體積管道壓力時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小，儀表參數能長期穩定。西安儀表廠應用：甲醇鍋爐污水循環管道壓力變送器應用設計
工作原理是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d 式中:
f 渦街發生頻率 （Hz）
V 旋渦發生體兩側的平均流速（m/s ）
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）為了使用方便，電池供電型采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時管道壓力、累積管道壓力等。
溫度補償一體型渦街管道壓力計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量管道壓力。
溫壓補償一體型帶有溫度、壓力傳感器，用于氣體管道壓力測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積管道壓力。
甲醇污水由甲醇精餾塔( T-101) 中部進料，塔頂?shù)牡蛪赫羝M(jìn)入壓縮機( C-101) 進行加壓升溫作為塔底再沸器( E-101) 的熱源，經換熱后自身冷凝為液態，一部分作為甲醇產品，另一部分經節流后進入塔頂氣液分離罐( V-101 )

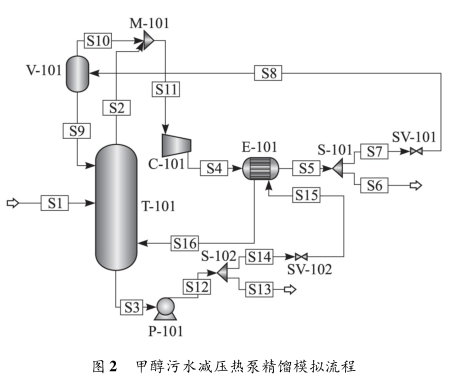

，氣相循環回 C-101 進口，液相作為塔頂回流入塔。塔底的一部分廢水與塔頂?shù)母邷馗邏杭状颊羝?nbsp;E-101 中換熱后氣化作為塔底氣相回流，另一部分廢水直接出裝置，如圖 2 所示。
設定甲醇污水的進料流量為150 m3 / d，進料溫度為25 ℃ ，進料壓力為 96 kPa，要求經減壓熱泵精餾處理后塔頂甲醇的質量分?jǐn)?shù)應不低于 95% 、塔底甲醇的質量分?jǐn)?shù)應不高于0. 1%。本文采用Aspen Plus 7. 2
軟件自帶的序列二次規劃算法對上述過程進行全流程模擬，并在確保塔頂甲醇產品和塔底外排廢水達標的前提下通過靈敏度分析研究進料中甲醇質量分?jǐn)?shù)、理論塔板數、進料板位置、系統真空度與壓縮機功耗之間的相互關系，其收斂容差均小于 10 - 4 。
鍋爐循環管道壓力變送器功能特點：
1、可在很寬的管道壓力范圍內精確測量氣體、液體和蒸汽的管道壓力而不受流體物理性質的影響；
2、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；
3、安全防爆，適用于惡劣環境；
4、無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長；
5、采用微功耗高新技術,電池供電的現場顯示型管道壓力計,可不斷電運行兩年以上；
6、溫壓補償一體化設計；
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力；
8、同時顯示管道壓力值與累計管道壓力值,不必輪流切換；
9、采用抗振動探頭，有效消除外界振動影響；
10、采用分體式信號轉換器，電纜最長100米；
11、量程比寬達20：1；
12、儀表整體結構設計合理，動態測量范圍寬，壓力損失小；
13、表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
14、現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接。
西安儀表廠應用：甲醇鍋爐污水循環管道壓力變送器應用設計
甲醇鍋爐污水循環管道壓力變送器主要技術參數：
1、公稱通徑：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式） 非標產品可根據用戶要求特殊定做。
2、公稱壓力（MPa）：DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨） 。
3、介質溫度（℃）：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）。
4、本體材料：儀表外殼采用鋁合金,1Cr18Ni9Ti，（其它材料協議供貨）。
5、允許振動加速度：壓電式:0.2g；電容式:1.0～2.0g。
6、精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS。
7、范圍度：1：6～1：30。
8、供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池。
9、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA。
10、壓力損失系數：符合JB/T9249標準 Cd≤2.4。
11、防護等級：普通型IP65 ；潛水型 IP68。
12、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。
13、適用介質：氣體、液體、蒸汽 。
14、傳輸距離：三線制 脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA）：負載電阻≤750Ω。
15、信號線接口：內螺紋M20×1.5。
16、現場液晶雙行顯示（溫度補償型）方式：可循環顯示溫度、壓力、瞬時流量、累積流量等參數。
設計選用及訂貨須知：
1、根據測量流體是氣體或液體，正確選用高溫甲醇鍋爐污水循環管道壓力變送器。
2、被測流體無腐蝕性選用普通型，有腐蝕性選用不銹鋼耐腐型。
3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。
4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。
