| 一種旋轉開合蓋板的計量儀表控制器及燃氣表 |
| 信息來源： 壓力表生產 | 2019-02-25 點擊量： 9094 |
【華恒儀表冠名】創意無極限，儀表大發明。今天為大家介紹一項國家發明專利——一種旋轉開合蓋板的計量儀表控制器及燃氣表。該專利由金卡智能集團股份有限公司申請，并于2019年1月18日獲得授權公告。
內容說明
本發明涉及智能計量儀表產品領域，尤其涉及旋轉開合蓋板的計量儀表控制器及具有該控制器的燃氣表。
發明背景
眾所周知，現有大多數計量儀表(如燃氣表、水表等)由于安全因素考慮均采用電池供電，將直流電池安裝于控制器的電池倉內部，為方便電池的更換，現有電池倉設計中通常采用蓋板設計，在需要對電池進行維修或者更換時只需要將電池倉蓋板打開對內部的電池進行操作即可?，F(xiàn)有技術中電池倉蓋板的設計多采用磁鐵吸合或卡扣固定的方式。
使用磁鐵吸合方式進行扣合固定時，由于磁鐵吸合力有限，很難實現較高的密封需求，防護等級一般在IP54以下，對一些特殊的使用環境(如高溫、高濕、高鹽霧濃度的環境)安全防護則達不到。使用卡扣扣合固定的方式，因為要反復開合，卡扣只能設計較小的扣合量，所能承受的載荷很小，長時間使用后因應力松弛，可能導致卡扣脫扣而使密封失效?；诂F(xiàn)有技術的不足，有必要對現有產品中的電池盒的扣合固定方式作進一步改進設計以滿足產品性能需求。
發明內容
本發明的目的在于一定程度上解決現有技術的問題提出一種旋轉開合蓋板的計量儀表控制器及具有該控制器的燃氣表，可滿足高防護要求，同時具有操作簡單、設計巧妙的技術優點。

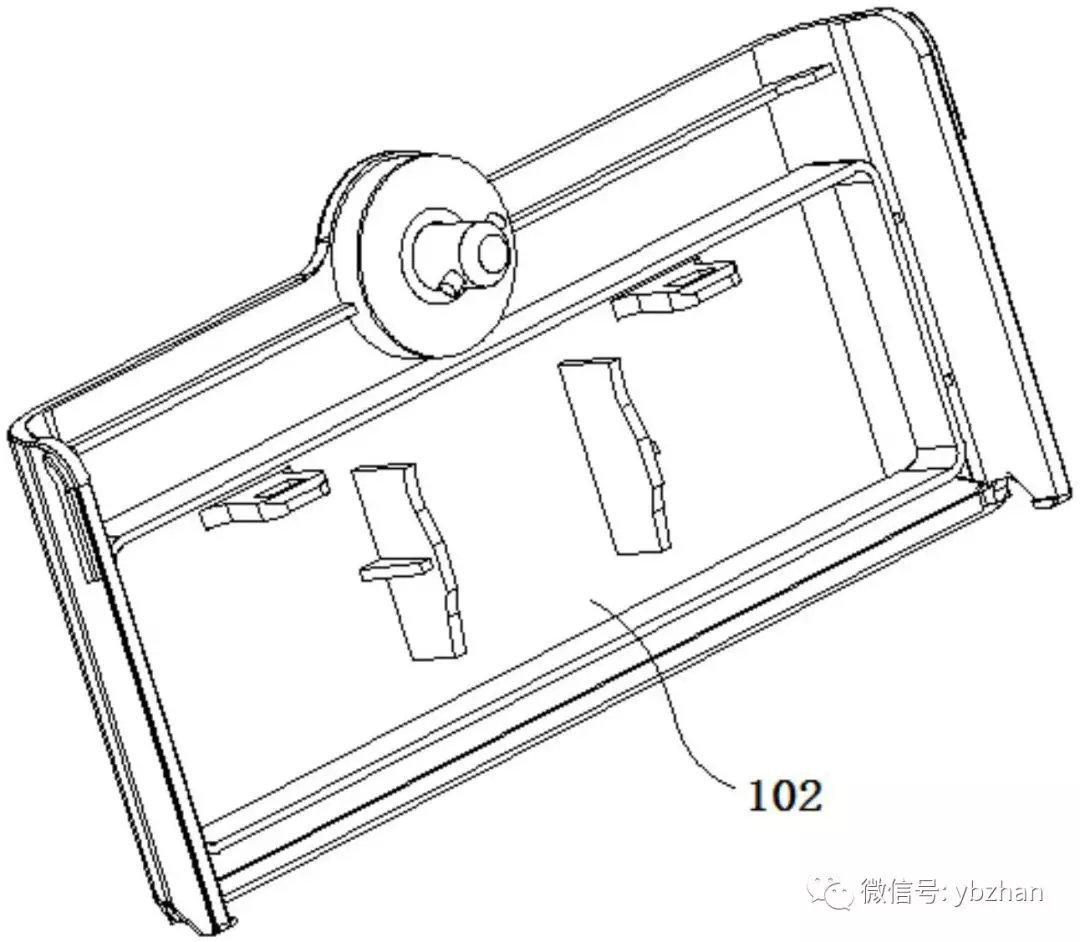

本發明計量儀表控制器電池倉蓋板立體圖
一種旋轉開合蓋板的計量儀表控制器，包括連接在計量儀表基表上的控制器下殼體及與下殼體配合裝配的上殼體，所述控制器包括電池倉，所述上殼體包括上殼體本體及可開合扣合在上殼體本體上的電池倉蓋，控制器還包括將電池倉蓋固定于上殼體本體上的固定扣，所述電池倉蓋包括第一固定部，所述上殼體本體上設有與第一固定部對應設置的第二固定部，所述固定扣貫穿第一固定部與第二固定部將所述電池倉蓋固定于上蓋本體上。
進一步的方案，所述第一固定部包括下凹的固定槽及第一過孔，所述第二固定部包括第二過孔及位于第二過孔下方的限位筋。所述第一過孔與第二過孔形狀形同，且均包括圓形孔及側孔，第一過孔的側孔位于圓形孔左右兩側，第二過孔的側孔位于圓形孔的上下兩側。所述限位筋包括位于第二過孔下方的第一限位筋與第二限位筋。
進一步的方案，所述第一限位筋的高度由上往下逐漸增長，所述第二限位筋的高度由下往上逐漸增長；或所述第一限位筋的高度由下往上逐漸增長，所述第二限位筋的高度由上往下逐漸增長。所述固定扣包括固定帽及固定桿，所述固定帽位于所述固定槽內。所述固定扣包括固定帽及固定桿，所述固定桿上延伸形成有限位耳，所述限位耳有兩個，兩個限位耳分別低接在所述第一限位筋與第二限位筋上。所述固定帽上表面設有旋轉槽。所述旋轉槽的寬度為1.5～2.5mm。
本方案還提出一種燃氣表，改燃氣表包括基表及設置于基表上的上述方案中的所述的控制器。
采用上述技術方案后，本發明具有如下優點：1、所述上殼體包括上殼體本體及可開合扣合在上殼體本體上的電池倉蓋，控制器還包括將電池倉蓋固定于上殼體本體上的固定扣，所述電池倉蓋包括第一固定部，所述上殼體本體上設有與第一固定部對應設置的第二固定部，所述固定扣貫穿第一固定部與第二固定部將所述電池倉蓋固定于上蓋本體上。采用固定扣貫穿旋合固定的方式，相較于以往的螺釘、卡扣或磁吸合固定方式，使用沿圓柱斜面旋轉實現軸向運動的結構，既方便開合又能提供足夠大的鎖緊力，適用于經常開合、有較高防護等級要求的產品設計倉蓋結構既滿足方便拆裝，又能達到IP65或更高的防護等級要求。同時可以方便電池的更換，產品維護的效率高，又能保證電池倉蓋更換后不丟失。
2、所述第一固定部包括下凹的固定槽及第一過孔，所述第二固定部包括第二過孔及位于第二過孔下方的限位筋。所述第一過孔與第二過孔形狀形同，且均包括圓形孔及側孔，第一過孔的側孔位于圓形孔左右兩側，第二過孔的側孔位于圓形孔的上下兩側。所述限位筋包括位于第二過孔下方的第一限位筋與第二限位筋。采用蓋板上的過孔及上蓋本體上過孔的正交位置設定，可以良好的將固定帽進行旋轉限位，從而將電池倉蓋牢固的固定于上蓋本體上。
3、進一步的方案，所述第一限位筋的高度由上往下逐漸增長，所述第二限位筋的高度由下往上逐漸增長；或所述第一限位筋的高度由下往上逐漸增長，所述第二限位筋的高度由上往下逐漸增長。所述固定扣包括固定帽及固定桿，所述固定桿上延伸形成有限位耳，所述限位耳有兩個，兩個限位耳分別低接在所述第一限位筋與第二限位筋上。限位耳與限位筋良好的配合固定，使得固定扣在旋合過程中由于限位筋的高度變化故而鎖緊電池倉的蓋板。
4、進一步的方案，所述固定扣包括固定帽及固定桿，所述固定帽位于所述固定槽內。然后在槽與固定帽之間設置密封圈，使其上表面密封，使用材質硬度低、彈性好的發泡硅橡膠密封圈，可以在較小的鎖緊力下實現較高等級的防護要求，即使在高溫下也不易發生塑性變形。
5、進一步的方案，所述固定帽上表面設有旋轉槽。所述旋轉槽的寬度為1.5～2.5mm。寬度約為一個硬幣的厚度，可以在不使用螺絲刀等專用工具的情況下，使用硬幣或鑰匙等生活用品轉動旋轉軸完成拆裝動作，方便用戶完成正常維護工作。
