| 西安液位計廠家：汽輪機HJ01電子調速器接線圖及常見故障處理 |
| 信息來源： 華恒儀表 | 2018-11-26 點擊量： 22162 |
西安華恒儀表制造有限公司專業技術人員為您介紹：小汽輪機轉速控制器主要由西門子S/-200系列PLC及TD-200顯示單元等組成，接收現場轉速表輸出4-20MA轉速電流信號，將其與控制器設定轉速進行比較后，輸出控制信號驅動執行器動作，從而實現汽輪機轉速自動控制。本控制器可在TD-200顯示屏上進行參數設定，并可以進行遠程操作。

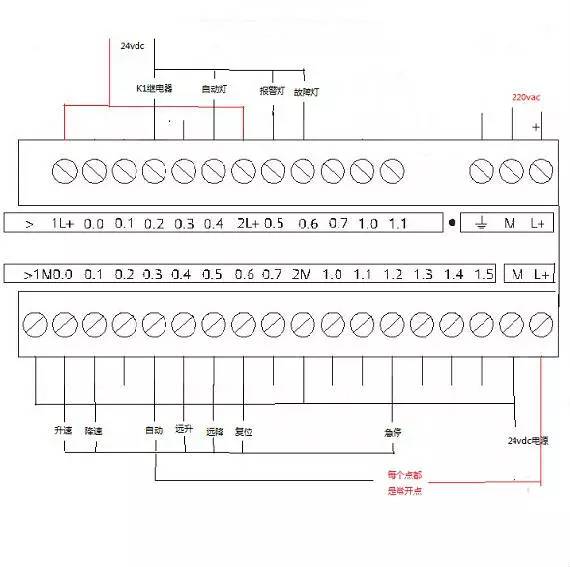

汽輪機cpu224接線圖

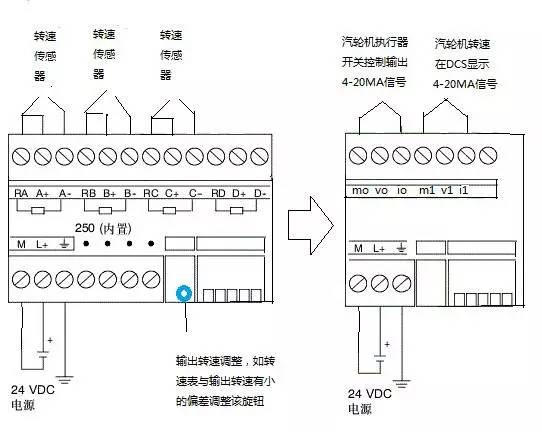

汽輪機231、232接線圖

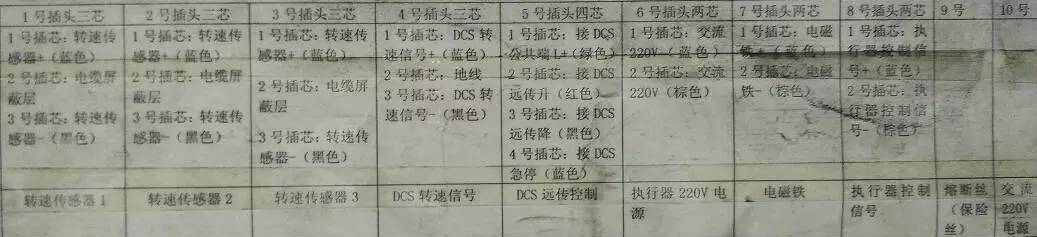

注1：遠傳接線方式兩種一為插頭式如圖：

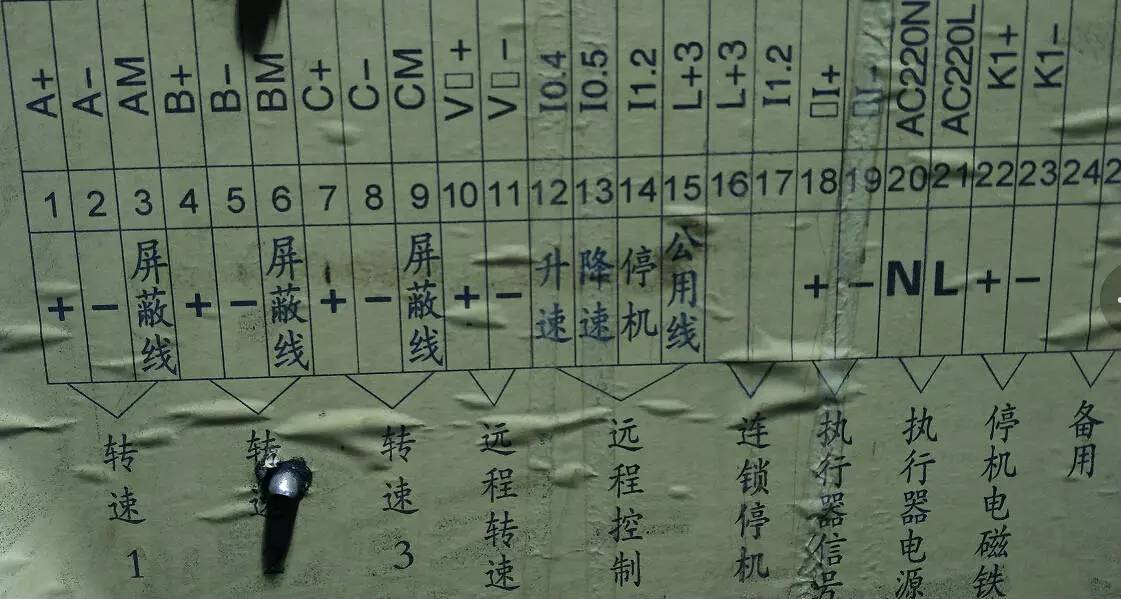

另一種接線端子的如圖：
注2：控制箱右上邊有3個繼電器，左邊為電磁鐵（常滅）中間為急停（常滅）右邊為停電保護（常亮）
常見故障1：遠程升/降不起作用，查看按遠程控制按鈕是對應的PLC燈是否亮，如果不亮，查看線路是否有問題，如沒有問題可能是PLC通道壞，可以臨時將線改至就地控制通道上。如果燈亮，檢查電動閥是否正常，232模塊mo-io輸出4-20MA號來控制電動閥執行器，執行器電源是6號插頭或接線供電220VAC，如無信號輸出更換232模塊。

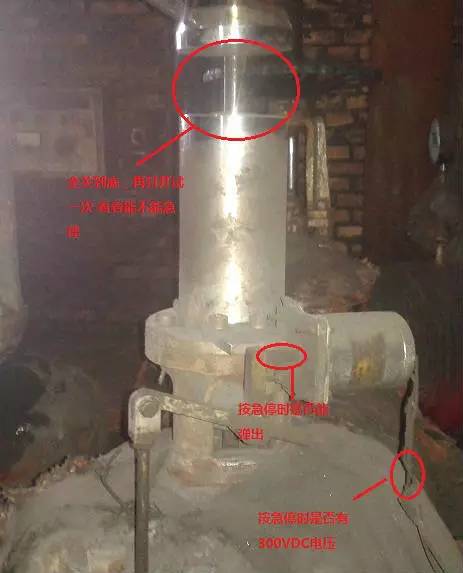

常見故障2：急停不跳機，首先檢查急停線路有無問題，現場按急停按鈕是否跳機，觀察電磁鐵是否能夠彈出，如彈出正常，卻打不動跳車桿，把氣門完全關閉再打開試一下。
按急停按鈕看看電磁鐵繼電器燈是否亮，如果不亮，查看PLC224急停點是否有輸入，K1繼電器輸出點是否有輸出，看是不是K1繼電器故障。如果燈亮，查看電磁鐵插頭7號、線路是否有故障，注意電磁鐵接線在按下急停按鈕是有300VDC電壓，可以使用萬用表測量。其電壓是控制箱內電池供電，按下按鈕可持續5秒鐘，如需要在測試要充電一會再按。
常見故障3：轉速不顯示，如果DCS轉速不顯示，首先查看現場三塊轉速表是否顯示正常，如不正常更換控制箱外邊轉速數顯表，如果更換后故障依舊，我們判斷轉速傳感器故障了，等停機后更換。如果轉速表顯示正常，DCS卻顯示不正常，檢查232模塊M1-I1通道是否輸出正常，如不正常更換模塊，注意更換時電動閥會全關。如果DCS和現場表不一致，可以查看轉速表的量程是否正確，如正確可調劑231模塊旋鈕。
以上就是西安華恒儀表制造有限公司專業技術人員為您介紹的汽輪機HJ01電子調速器接線圖及常見故障處理。更多內容了解：電磁流量計使用時空管報警出現原因及怎么處理
