| 3151T型液位變送器_硅原理壓力變送器_絕壓變送器現場安裝支架說明 | ||||||
| 信息來源: 液位變送器 | [ ] 點擊量: 13893 | ||||||
|
||||||
3151T型壓力/液位變送器/電動壓力變送器可直接安裝在工藝管道上,無需另設支架,在工藝管道上直接安裝的條件是工藝過程溫度和環境溫度都應符合變送器的使用條件。
但在一些特殊場所中安裝壓力變送器壓力取源時就必須注意以下幾點要求:
1.測量氣體壓力時,取壓點應在工藝管道的上半部。
2.測量液體壓力時,取壓點應在工藝管道的下半部與工藝管道的水平中心線成0℃~45℃夾角的范圍內。
3.測量蒸汽壓力時,取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0度~45度夾角的范圍內。
4.壓力取源部件的安裝位置,應選擇在工藝介質流束穩定的管段。
5.壓力取源部件與溫度取源部件在同一管道上時,壓力取源部件應安裝在溫度取源件的上游側,壓力取源部件的端部不應超出工藝設備和工藝管道的內壁。
6.對于測量的介質是高溫的,必須安裝冷凝器,冷凝器的長短根據溫度和介質而定,冷卻到傳感器能夠接受的范圍。
7.在垂直工藝管道上測量帶有灰塵、固體顆粒或沉淀物等混濁介質的壓力時,取源部件應傾斜向上安裝,與水平線的夾角應大于30度,在水平工藝管道上宜順流束成銳角安裝。
8.壓力變送器安裝位置應光線充足,操作和維護方便,不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方,否則會嚴重影響測量結果和變送器的壽命。
9.壓力變送器安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致,尤其是測量液體介質和可凝性氣體介質。

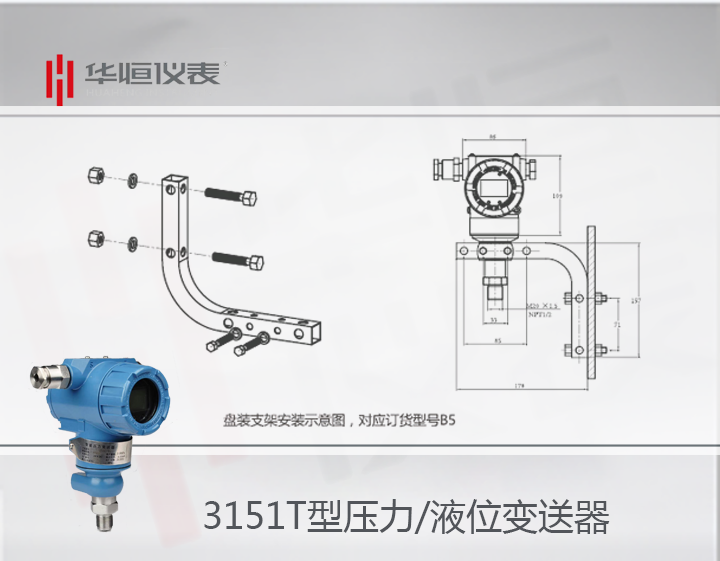

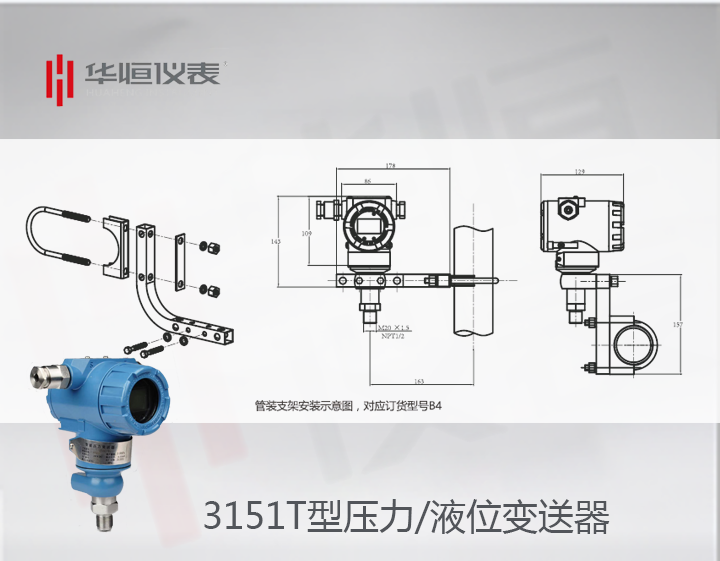

10.測量氣體介質壓力時,變送器安裝位置宜高于取壓點,測量液體或蒸汽壓力時,變送器安裝位置宜低于取壓點,目的在于減少排氣、排液附加設施。壓力變送器3151T型壓力/液位變送器/安裝方式除直接安裝于工藝管道上的方式外,通常為分離安裝方式,可在現場制作立柱支架,采用u形螺栓卡設,也可采取墻板支架安裝方式,無論何種安裝方式,壓力變送器應垂直安裝,儀表接線盒的電纜入口不應朝上。
