微差壓型壓力變送器技術選型安裝說明書

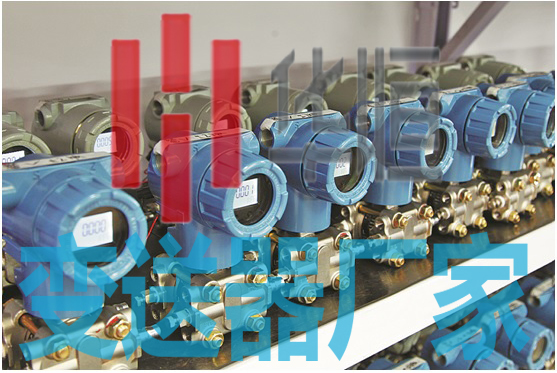

1 工作原理
微差壓型壓力變送器的基本原理是：將一個空間用敏感元件（如膜盒）分割為兩個壓室，即正壓室和負壓室；分別向兩個壓室中引入壓力時，傳感器在正壓和負壓的共同作用下，產生一定的位移或者位移的趨勢，這個位移（位移趨勢）與兩個壓室的壓力差成正比，通過內部轉換電路將位移量轉換為反應差壓大小的標準的信號輸出，通常輸出的信號為標準的4～20m A電流信號。
在實際構造中，敏感元件的結構、轉換方式、標準信號等都有很多種。結構方面：有電阻應變片、壓阻式、電感式、電容式、諧振式等，但一般情況下都采用壓阻式微差壓型壓力變送器，因為它具有價格低、線性好、便于維修、遷移量大、較高的精度等特性。轉換方式：根據采用不同的傳感器會有不同的轉換方式，但可以肯定的是最終都是轉換為電信號。標準信號：在目前生產中有電流信號、電壓信號兩種，通常采用的是4～20m A電流信號。
選型應用方向須知：
［1］廣泛應用于電力、化工和醫藥等行業中，這些儀表往往涉及到工業安全和貿易結算等，因此，客觀科學的評價它們的性能，確保計量性能的準確性和可靠性是非常重要的。由于受限于標準器的性能等諸多因素，目前針對微差壓型壓力變送器的計量仍是按照表壓的形式進行，即在高壓端(H端)施加壓力，低壓端(L端)通大氣，以大氣壓作為參考靜壓來測量
［2］;在某些情況下，通過從低壓端輸入正壓(高壓端通大氣)來模擬負壓測量。而實際使用工況
［3］為高壓端和低壓端同時施加不同的壓力值，在不同靜壓［4］下輸出差壓值。由于傳統的表壓測量模式無法反映出微差壓型壓力變送器的真實工況，也就不能反映微差壓型壓力變送器的真實性能。因此我們利用型高靜壓差壓活塞式壓力計對選取的國內外三家企業生產的微差壓型壓力變送器進行了一系列的試驗，分析在不同靜壓條件下微差壓型壓力變送器的輸出特征曲線變化。

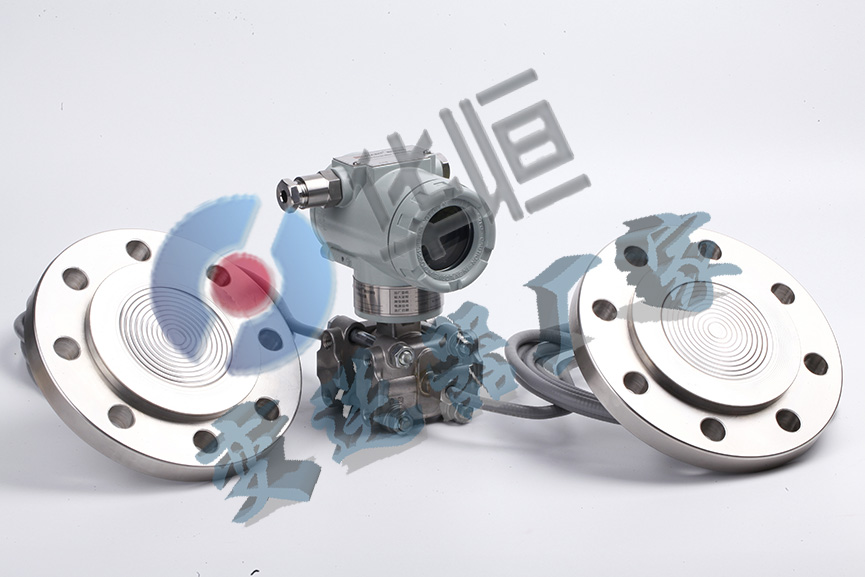

微差壓型壓力變送器用于測量爐內壓等微小差壓，然后轉變成4～20mA DC信號輸出。智能型微微差壓型壓力變送器也可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統?，F(xiàn)場調整式智能微差壓型壓力變送器是h華恒變送器廠家根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。
1. 性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
1.1. 參考精度
1.1.1. 數字、智能：±0.2%校驗量程
1.1.2. 模擬、線性：±0.5%校驗量程
1.2. 穩定性
1.2.1. 數字、智能：6個月，±0.2%URL
1.2.2. 模擬、線性：6個月，±0.5%URL
1.3. 環境溫度影響
1.3.1.數字、智能：
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±(0.5%URL+0.5%校驗量程）/56℃
1.4. 靜壓影響
零點誤差為±0.5%URL?？稍诰€通過重新調零來修正。
1.5. 振動影響
在任意軸向上，200Hz下振動影響為±0.5%URL/g
1.6. 電源影響：小于±0.005%輸出量程/伏特。
1.7. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.8. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
1.9. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。

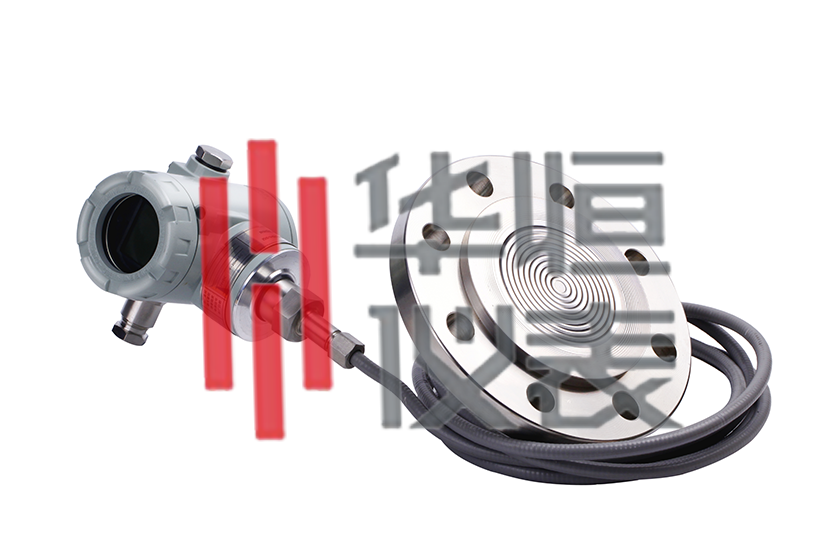

2. 功能規格
2.1. 測量范圍：差壓：0-0.125～1.5KPa
靜壓：1、4、6.9MPa
2.2. 零點與量程
2.2.1. 數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整
2.2.2. 模擬、線性：量程和零點連續可調
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于最小量程。
2.4. 輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。
模擬、線性：4～20mA DC,與過程壓力成線性。
2.5. 阻尼時間常數
數字、智能：時間常數可調，以0.1秒遞增，由最小至16.0秒
模擬、線性：時間常數可調，由最小至1.67秒。
2.6. 環境溫度極限
數字、智能: -40至85℃
模擬、線性: -40至93℃
帶液晶表頭: -30至60℃
2.7. 過程溫度極限
充硅油 : -40至104℃
充惰性液 : -18至71℃
2.8. 貯存溫度極限
數字、智能 : -51至85℃
模擬、線性: -51至121℃
帶液晶表頭 : -40至70℃
2.9. 環境濕度
0-100%相對濕度
2.10. 靜壓與過壓極限
變送器任意一側加0至6.9MPa壓力不會引起損壞。在3.45kPa至6.9MPa的靜壓范圍內工作時符合性能規格要求。
2.11. 容積變化量
小于0.16cm3
三，常見故障分析及解決辦法[4,5]
1）顯示偏高或偏低。如果顯示液位比實際液位偏低，說明容器正壓壓力沒有到達變送器膜盒，有可能正壓側與取壓點之間被堵，導致被測值偏低。這種情況只要清除正壓部分的雜質即可恢復正常。如果偏高，說明負壓引壓管里面的液體沒有達到所設定的負遷移量（比如正常有6Kpa，現在只有5Kpa），只要調節閥門使負壓部分的引壓管充滿液體，達到6Kpa即可。
2）顯示上下波動頻繁。出現上下波動，很有可能是負壓室引壓管里有汽包，導致負壓部分壓力不穩定，只要排出氣泡并重新充滿液體即可。
3）零點漂移。由于生產現場環境可能對變送器產生一定的干擾，從而導致變送器內部所設定的參數發生變化，如果在重復1）、2）之后不能解決問題，就有必要停表檢查變送器的零點并校正。輕微的漂移并不影響實際的測量值。
