在任何類型的水或廢水處理行業工作，可能需要一個投入式壓力變送器。這些投入式壓力變送器不僅非常精確且能夠連續讀取水平，而且?guī)缀蹩梢栽谌魏纬叽绲墓藁蛉萜髦惺褂?，與許多側面或其他安裝的流體開關相比具有明顯的優勢。

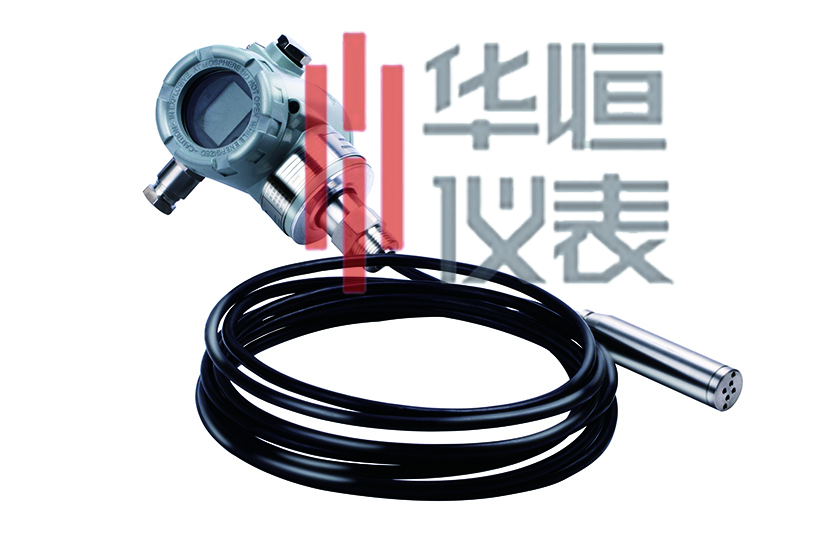

投入式壓力變送器，潛水式液位變送器包括一個連接在長電纜上的投入式壓力變送器，然后將其降低到液體容器的底部。投入式壓力變送器通過測量液體介質的靜水壓力來操作。也稱為壓頭壓力，流體靜壓力是流體在容器中施加的壓力。由投入式壓力變送器測量的靜水壓力水平由兩個因素決定：液體的密度和高度。在液體密度保持恒定的情況下，靜水壓力的變化必然反映液位的差異。
投入式壓力變送器的制造中常見數十種材料，每種材料都有其特定的優點和缺點，與特定的應用和化學品有關。例如，不銹鋼是一種多功能材料，具有很高的耐磨損性，可以抵抗多種不同的化合物;
投入式壓力變送器單元的緊湊，精密特性，以及在特殊情況下電纜長度可達2500英尺的可能性，使投入式液位但是，在氯化鐵含量很高的廢水處理應用中應避免使用不銹鋼，因為它甚至對不銹鋼也具有很強的腐蝕性。陶瓷或環氧樹脂模塑的部件在這樣的環境中是理想的。
當然，沒有任何事情發生在真空中 - 尤其是壓力傳感。影響液體管線上方氣壓的大氣條件會影響容器底部的靜水壓力以及液位。在大氣壓力可能發生變化的通風或非加壓容器應用中，投入式壓力變送器因此配備有通風裝置以補償，保持靜水壓力讀數的完整性。
選擇華恒儀表的3151型投入式壓力變送器時要考慮的一些最重要的因素是化學兼容性和材料選擇。從飲用水到高腐蝕性酸，投入式壓力變送器是測量近無數液體化學品所必需的。顯然，用于前者的開關對于后者可能不一定是理想的，但是材料選擇過程比簡單的“飲用水與酸”二分法復雜得多
如果您正在尋找適用于任何這些或其他應用的投入式壓力變送器，華恒儀表的 投入式壓力變送器。FT60有三種基本配置，數據通過4-20 mA輸出信號傳輸，非常適合長期穩定性?？梢允褂米远x選項來滿足您的任何特定應用要求。
1 - 準確度等級
壓力表有許多不同的精度等級。精度等級在ASME B40.100（精度等級范圍為0.1％至5％）以及EN 837（精度等級范圍為0.1％至4％）標準中規定。精度等級規格通常為“范圍的百分比”意味著如果精度等級為1％并且等級范圍為0到100 psi，則精度為±1 p。
確保您知道要校準的儀表的精度等級，因為這自然會指定可接受的精度等級，但它也會對校準過程產生其他影響。
2 - 壓力介質
校準壓力表時，最常見的壓力介質是氣體或液體。氣體通常是常規空氣，但在某些應用中，它也可以是不同的氣體，例如氮氣。最常見的是，液體是水或油。校準期間的壓力介質取決于儀表連接過程中使用的介質。媒體也取決于壓力范圍。低壓力表適用于使用空氣/氣體進行校準，但隨著壓力范圍變得越來越高，使用液體作為介質更加實用且更安全。
3 - 污染
在安裝過程中，壓力表使用某種類型的壓力介質，在選擇用于校準的介質時應考慮這一點。校準期間不應使用介質，這可能會導致儀表安裝回加工過程中出現問題。另外，反過來，有時過程介質可能對校準設備有害。
壓力表內部可能有污垢進入校準設備并造成傷害。使用氣體測量儀表，您可以使用污垢/濕氣阱，但對于液體操作儀表，您應該在校準之前清潔儀表。
最極端的過程情況之一是如果測量儀用于測量氧氣的壓力。如果在校準儀表期間有任何潤滑脂進入高壓氧氣系統，則可能非常危險，并可能導致爆炸。
4 - 身高差異
如果校準設備和待校準的儀表處于不同的高度，則管道中壓力介質的靜水壓力可能導致錯誤。當使用氣體作為介質時，這通常不是問題，因為與液體相比，氣體較輕。但是當液體用作介質時，管道中的液體由于靜水壓力而具有重量并且可能導致錯誤。誤差的大小取決于液體的密度和高度的差異，因為重力將液體拉入管道內。如果無法使校準器和儀表處于同一高度，則應計算高度差的影響并在校準期間將其考慮在內。
靜水壓力影響的一個例子：
靜水壓力計算如下：
P h =ρgh
哪里：
P h =靜水壓力
ρ=液體密度（kg / m 3）
g =局部重力（m / s 2）
h =高度差
例如：如果水是介質（密度為997.56 kg / m 3），則局部重力為9.8 m / s 2，DUT與參考設備之間存在1米（3.3英尺）的差異，這將導致錯誤9.8千帕（98毫巴或1.42磅/平方英寸）。
注意，取決于要測量的壓力，由高度差引起的誤差可能是顯著的。
5 - 管道泄漏試驗
如果在校準期間管道中有任何泄漏，則可能發生不可預測的錯誤。因此，應在校準前進行泄漏測試。最簡單的泄漏測試是對系統加壓并使壓力穩定一段時間，并監測壓力不會下降太多。如果有一個連續的控制器調節壓力，一些校準系統（壓力控制器）即使在泄漏的情況下也能夠保持壓力。在這種情況下，很難看到泄漏，因此應關閉控制器以啟用封閉系統進行泄漏測試。在封閉系統中也應始終考慮絕熱效應，特別是使用氣體和介質，如下一章所述。
6 - 絕熱效果
在以氣體作為壓力介質的封閉系統中，氣體的溫度影響氣體的體積，這對壓力有影響。
當壓力迅速增加時，氣體的溫度將升高，并且這種較高的溫度使氣體膨脹，從而具有更大的體積和更高的壓力。當溫度開始冷卻時，氣體的體積變小，這將導致壓力下降。這種壓降可能看起來像系統中的泄漏，但實際上是由于氣體溫度變化引起的絕熱效應。壓力變化越快，效果越大。隨著溫度穩定，由此效應引起的壓力變化將逐漸變小。
因此，如果您快速改變壓力，請確保在判斷系統存在泄漏之前讓其穩定一段時間
7 - 扭矩力
特別是對于扭矩敏感的壓力表，在將壓力接頭連接到壓力表時不要用力過大，因為它可能會損壞壓力表。遵循制造商關于允許扭矩力的說明?；c時間使用合適的工具，適當?shù)倪m配器和密封件。
8 - 校準/安裝位置
由于壓力表是機械儀表，其位置會影響讀數。因此，建議將儀表校準在與過程中使用的相同的位置。還應考慮制造商的操作/安裝位置規格。
安裝位置的典型規格是，位置變化5度不應使儀表指示超過精度等級的一半（0.5倍）。
9 - 產生壓力
要校準壓力表，您需要獲取施加在壓力表上的壓力。
有不同的方法可以做到這一點：你可以使用壓力手動泵，帶瓶子的壓力調節器甚至是自重測試儀。自重測試儀將提供非常精確的壓力，您不需要單獨的校準器來測量壓力，但是自重測試儀價格昂貴，移動性不高，需要大量使用并且對灰塵很敏感。
更常見的是使用壓力校準手動泵來產生壓力，并使用精確的壓力測量裝置（校準器）來測量壓力。壓力控制器也可用于提供壓力。
10 - 加壓/鍛煉儀表
由于其機械結構，壓力表的運動總會有一些摩擦，并可能隨著時間的推移而改變其行為，因此您應該在校準之前進行鍛煉。如果壓力表暫時沒有施加壓力，情況尤其如此。運動時，提供標稱最大壓力并讓其停留一分鐘，然后排出壓力并等待一分鐘。在開始進行實際校準循環之前，應重復此過程2-3次。
投，SMT31561型入式壓力變送器單元的緊湊，精密特性，以及在特殊情況下電纜長度可達2500英尺的可能性，使投入式壓力變送器特別通用。常見應用包括井和深井中的淡水泵控制，海水或地表水位的精確水文讀數，污水處理廠的泵控制以及其他水處理，保留和使用領域。
